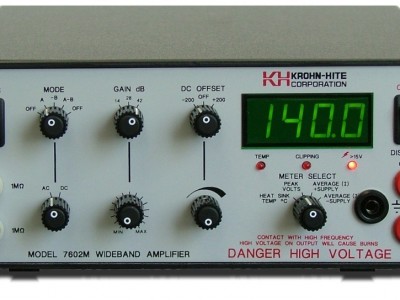

美国KH 7600/KH 7602M宽带功率放大器

美国KH 7600/KH 7602M宽带功率放大器详细介绍：

KH公司7600/7602型宽带功率/电压放大器可以提供17W和34W功率，低失真的输出。其采用的混合CMOS运算放大器技术，实现其他放大器所不能达到的性能指标。

型号  7600M

7600M提供17W交流连续输出(34W直流输出)，141Vrms(400Vpp)高电压输出，频率范围直流到500KHz。 7600M的频率响应是±0.1dB@10KHz，谐波失真<0.01%@5kHz，<0.3%@100kHz。电压放大倍数可以选择0dB-14dB  连续可变，0dB-28dB 连续可变和0dB-42dB连续可变。

其他功能：输入模式A，A-B，-B；共模抑制80dB；直流或交流耦合；直流偏置电压0V到±200V；可选数字显示选件，显示温度、输出电压和平均电流。

型号 7602M

7602M 提供34W交流连续输出(68W直流输出)，282Vrms(800Vpp)高电压输出。其他指标与7600M型一致。  典型应用

7600/7602型宽带功率/电压放大器是高功率/电压输出、性能优异、满足多种应用的宽带放大器，工作频率从DC 到1MHz。这两款型号可以驱动阻性和容性负载，具有高功率/高电压输出、低失真、频率平坦度好的优点，适  合仪器校准、压电传感器

美国KH 7600/KH 7602M宽带功率放大器详细介绍：

KH公司7600/7602型宽带功率/电压放大器可以提供17W和34W功率，低失真的输出。其采用的混合CMOS运算放大器技术，实现其他放大器所不能达到的性能指标。

型号  7600M

7600M提供17W交流连续输出(34W直流输出)，141Vrms(400Vpp)高电压输出，频率范围直流到500KHz。 7600M的频率响应是±0.1dB@10KHz，谐波失真<0.01%@5kHz，<0.3%@100kHz。电压放大倍数可以选择0dB-14dB  连续可变，0dB-28dB 连续可变和0dB-42dB连续可变。

其他功能：输入模式A，A-B，-B；共模抑制80dB；直流或交流耦合；直流偏置电压0V到±200V；可选数字显示选件，显示温度、输出电压和平均电流。

型号 7602M

7602M 提供34W交流连续输出(68W直流输出)，282Vrms(800Vpp)高电压输出。其他指标与7600M型一致。  典型应用

7600/7602型宽带功率/电压放大器是高功率/电压输出、性能优异、满足多种应用的宽带放大器，工作频率从DC 到1MHz。这两款型号可以驱动阻性和容性负载，具有高功率/高电压输出、低失真、频率平坦度好的优点，适  合仪器校准、压电传感器

美国KH 7600/KH 7602M宽带功率放大器特点：

1. DC到1MHz

2. 直流偏置0到200V

3. 增益可变,最大42dB(125  倍)

4. 频率响应<±0.1dB

5. 短路保护

6. 可选显示屏(带“M”  后缀)

7. 输出功率17W/34W

8. 最大电压141/282Vrms

9. 失真<0.1%

10. 容性或阻性负载

率范围: 直流到 1MHz.

功率  :

1kΩ 负载:
34W, 直流;
17W有效值, at 500 kHz;
5W有效值, at 1MHz.

600 Ω 负载:
10W有效值, 100Hz到1MHz;
5W rms, at 100Hz;  10W 直流.

电压  :

无负载: ±200V 直流; 141V有效值, 交流.

1k Ω 负载:
±184V 直流和峰值, 130V 有效值, 直流到 500 kHz;

±113V 峰值, 80V 有效值, at 1 MHz.


60 0 Ω 负载:
±113V 峰值, 80V 有效值, 100Hz 到 1MHz;
±78V 直流和峰值, 55V 有效值, 直流到 100Hz.

电流  : 910 Ω负载,
±200mA 峰值, 141mA 有效值, 直流到 500kHz .
频率响应:
±0.1dB, dc to 10kHz;

±0.25dB to 200kHz;

 ±0.5dB to 500kHz, 0-130V rms;
±0.5dB to 1MHz 0-80V rms.

谐波失真: <0.01% to 5kHz and 175V peak output,
<0.05% 200V peak output;
<0.3% to 100kHz.

放大倍数: 0dB到 42dB,三个量程连续可调: 0dB 到14dB(x5),

       14dB(x5) 到 28dB(x25), 28dB(x25)到 42dB(x125); 步进精度: ±0.1dB +频率响应指标.

相位: A input 0° ±1°, B input, 180° ±1° dc to 10kHz increasing linearly 60° lagging at 1MHz. Model 7602:

(Inverted output relative to non-inverted) 180°, –0.3° at 10kHz; 180°, –3° at 100kHz; 180°, –20° at 1MHz.

方波响应:

上升/下降时间:  <120ns 达到 50Vp-p.

压摆率: >600V/us, 400Vp-p.

直流偏置: 0V 到 ±200V 可变.

 内阻:  <0.5 ohm, dc to 10kHz;
   5 ohms at 100 kHz;    20 ohms at 1 MHz.

7602M型

7602M 型提供与带有差分输出的 7600M 型相同的性能，能够提供 34 瓦的连续功率（直流时 68 瓦）和 282V rms (800Vp-p)。它还可以同时提供正负直流电压。

应用

7600M 和 7602M 型是当今市场上仅有的两款在直流至 1MHz 范围内提供功率、性能和多功能性的组合的放大器。7600M 和 7602M 能够驱动电阻或无功负载，加上其功率和电压能力、低失真和平坦响应，因此非常适合驱动压电换能器、离子束偏转、真空管驱动器、仪表校准、喷墨测试和设计；通过直流耦合和可变直流偏置控制，每个放大器都可以用作双极高压电源。
