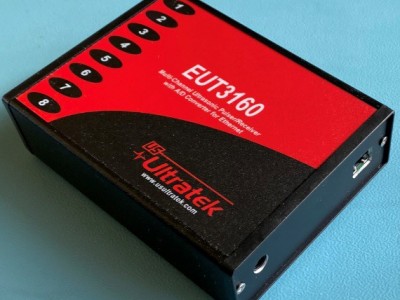

EUT3160脉冲发生器/接收器

EUT3160脉冲发生器/接收器，USultratek EUT3160采集卡详细介绍：

EUT3160脉冲发生器/接收器，USultratek EUT3160采集卡是方形和音调脉冲发生器/接收器与模数转换器的组合——两者都位于用于以太网通信的单个设备中。该产品有五种型号：1、2、4、8 和 16 通道。该设备从 T 连接器生成一系列具有用户定义的脉冲频率和脉冲周期的脉冲。脉冲被传输到超声波换能器，换能器将电激发脉冲转换为超声波，超声波传播到被测材料或空气中。换能器还接收来自接口的反射回波并将超声波转换回电信号。板载接收器使用用户定义的参数处理信号，A/D 转换器以高达每秒 1.6 亿个样本的速率将模拟信号转换为数字数据。此外，数字数据被传输到计算机的 RAM 中。

可调参数包括脉冲频率、脉冲周期、接收器增益、直流偏移、整流、采样率、触发源和可调触发延迟。该设备包含一个适用于 MS Windows 的标准示波器软件。独特的功能之一是板载 FPGA 芯片能够实时处理数据以进行峰值检测、数据压缩、平均、喷涂标记控制、工厂过程控制和反馈。借助板载微控制器，该设备可以作为远程音调脉冲发生器/接收器和数据处理系统独立运行，无需连接到计算机。用户可以通过以太网设置参数，然后将参数保存在非易失性存储器中。设备上电后自动加载参数，无需电脑控制。

因此EUT3160脉冲发生器/接收器，USultratek EUT3160采集卡可作为智能探伤仪和测距设备，实时运行各种软件。可根据要求为您的应用程序提供定制软件。

EUT3160脉冲发生器/接收器，USultratek EUT3160采集卡特征：

•内置方形脉冲发生器和音调脉冲发生器

•用于高衰减材料测试的音爆脉冲发生器

•笔记本电脑和台式电脑的以太网通信

•具有 4 个固定和/或从属门的实时峰值检测

•一体式设计：脉冲发生器/接收器和 A/D 转换器

• 12 位 A/D 转换分辨率高达 160 MSPS

•用于在位采集的板载编码器计数器

•单个设备最多 16 个通道，以太网上最多 255 个设备

•硬件峰值检测，可在高 PRF 下实现最小数据传输

•包括适用于 Windows 2000/XP/ Win 7 /Win10的 UT 示波器软件

•适用于 C/C++、Visual BASIC 和 LabVIEW 的Windows 2000/XP/ Win 7/ Win10软件开发套件

EUT3160脉冲发生器/接收器，USultratek EUT3160采集卡规格：

所有脉冲器：

PRF                         1Hz 至 20,000Hz

阻尼                500 欧姆

传感器模式  软件可控单或双元件

极性                   负极

可用通道1、2、4、8 和 16

方形脉冲器：

脉冲宽度           20 至 2,000 ns

脉冲电压        25V 至 400V，256 步

音爆脉冲器：

脉冲频率   20 kHz 至 30 MHz

脉冲电压        +/-13V 至 +/-200V，256 步

脉冲数  1 到 32 个半周期

接收者：

接收器增益        0 dB 至 84 dB，增量为 0.1 dB。

直流偏移               -2.5V 至 2.5V，增量为 5mV

低通滤波器     全部、48、16、9、4.8、1.6、0.6 和 0.16 MHz

高通滤波器    22、12、7、3.7、1.2、0.46、0.12 和 0.012 MHz

波形              全整流、+ 半整流、- 半整流或 RF

带宽           接收器带宽高达 30 MHz

数字化仪：

采样率      160、80、40、20、10、5 和 2.5 MHz

分辨率             8 位 (0 - 255) 或 12 位 (0 - 4095) 软件可选

波形长度  16 到 32,768 个样本，2 个样本步长

触发源      +外部、-外部、内部或软件

连接器           LEMO 00 连接器，用于脉冲输出和接收

触发延迟         0 到 32,768 个样本，2 个样本步长

PC 接口           以太网 100base-T

尺寸           4 通道：4.2"x5.65"x1.55" (107mmX143mmX40mm)

                                8通道：8.4"x6"x1.75" (213mmX153mmX44mm)

                                16通道：8.4"x6"x3.5" (213mmX153mmX88mm)

电源        +10VDC 至 24VDC @0.5A，带电池监控

体重                    1.5 磅到 3 磅

附加选项   最多 6 个编码器计数器

                               16 个数字 I/O、两个 10 位 ADC 和编码器连接器

                               带有 LEMO 00（或 BNC）连接器的 EXT TRIG

                               2、4、8、16 和 32 通道

                               音调脉冲发生器和双脉冲发生器类型

                               带 LEMO 00（或 BNC）连接器的 SYNC OUT

                               多达 2 个具有用户定义输入范围的 14 位 ADC

                               防水盒中 8 小时 12V 电池组

                               模拟信号输出 1V 峰峰值射频信号到 50 欧姆负载，带 BNC 连接器

                               自定义高通滤波器

                               电池监控选项

                               适用于 LabVIEW 的 Windows 软件开发工具包，

                               MS C/C++ 和 Visual BASIC

                               具有 16,384 个单元表的距离幅度校正 DAC，固定和浮动 DAC 曲线到接口门

EUT3160脉冲发生器/接收器，USultratek EUT3160采集卡选型：

EUT3160             单通道超声波脉冲发生器/接收器设备和 160MSPS/12 位 A/D 转换器

EUT3160M2        2 通道超声波脉冲发生器/接收器，带 160MSPS/12 位 A/D 转换器

EUT3160M4        4 通道超声波脉冲发生器/接收器，带 160MSPS/12 位 A/D 转换器

EUT3160M8        8 通道超声波脉冲发生器/接收器，带 160MSPS/12 位 A/D 转换器

EUT3160M16      16 通道超声波脉冲发生器/接收器和 160MSPS/12 位 A/D 转换器

EUT3160T单通道超声波猝发脉冲发生器/接收装置和 160MSPS/12 位 A/D 转换器

EUT3160M2T       2 通道超声波猝发脉冲发生器/接收装置和 160MSPS/12 位 A/D 转换器

EUT3160M4T       4 通道超声波猝发脉冲发生器/接收装置和 160MSPS/12 位 A/D 转换器

EUT3160M8T       8 通道超声波猝发脉冲发生器/接收装置和 160MSPS/12 位 A/D 转换器

EUT3160M16T     16通道超声波猝发脉冲发生器/接收装置和160MSPS/12位A/D转换器
