FOPH2000光纤水听器

FOPH2000光纤水听器,德国RP FOPH2000水听器详细介绍：

FOPH2000光导纤维水听器,FOPH2000光纤水听器是用于短期内液体中高正负压绝对测量的理想仪器。全球许多计量，医学和科学实验室都在使用它进行可靠的声场表征。
测量压力的敏感元件是光学玻璃纤维的尖端。压力信号是通过压力/密度对水折射率的影响而在玻璃纤维/水界面处发生变化的光反射来检测的。

由于液体的折射率取决于压力和温度，因此FOPH 2000也可以用作具有高空间和时间分辨率的温度测量仪器（对于HIFU应用很感兴趣）。

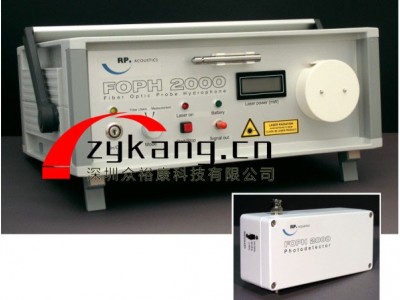

FOPH 2000由主机（大图）和光检测模块（小图）组成；主机中有激光发射和驱动模块、模式耦合及电池模块构成；光检测模块由光检测及放大器组成。
FOPH 2000可以用于聚焦超声的冲击波的正、负声压的测试，测量精度、空间分辨率高，测量快速响应和宽带性能好。
FOPH2000光导纤维水听器,FOPH2000光纤水听器为RP  ACOUSTIC公司生产

FOPH2000光纤水听器,德国RP FOPH2000水听器产品特点：

无需参考标准即可进行简单快速的校准。由于具有自校准功能，因此可以将光纤探头水听器本身用作测量标准。
高空间分辨率：100 µm。
带宽0至2/20/100 MHz，可调（通过对水听器特性进行反卷积，最高可达到150 MHz）。
上升时间3 ns，电子限制。
理论带宽：0至30 GHz。
由于水听器的直径较小，因此仅在高于1 MHz的频率下才能注意到灵敏度的方向性依赖性。
正负压幅值的完整且可重复的再现。
由于水和玻璃纤维之间的粘附力超过了水的粘附力，因此即使在高负压下也避免了水接触的脱离。纤维尖端处的空化核偶尔会失去水接触，导致反射激光异常增加，并且可以在测量中清楚地识别出来。
配有20 m的测量玻璃纤维。
损坏的玻璃纤维尖端可以在几分钟内轻松修复。
由于测量的光学原理，对电磁干扰极为不敏感。
设备的电池操作可防止  通过电源电缆产生电磁干扰。
没有老化，因为电线和压电材料都没有与水接触。

FOPH2000光纤水听器,德国RP FOPH2000水听器应用范围

在医疗领域，一般的超声校准和测量以及技术超声设备的表征中，存在许多可能的应用：

液体中高正负压的绝对测量。
根据IEC 61846，用于体外冲击波碎石术（破坏肾脏和胆结石）的医疗器械的焦点和扩展波场中的压力测量
用于超声癌症治疗的医疗仪器（高强度聚焦超声，HIFU）的焦点和扩展波场中的压力和温度测量。
用于医学诊断的超声仪器的焦点和扩展波场中的压力和温度测量。
诊断和治疗用医疗仪器的特性和认证（IEC 61157）。
超声清洁设备的波场检查。
水下超声和冲击波研究。
光纤探头水听器FOPH 2000具有很高的空间（100 µm）和时间（3 ns）分辨率，可以对医疗设备进行正确的检查，以进行体外冲击波碎石和超声诊断。

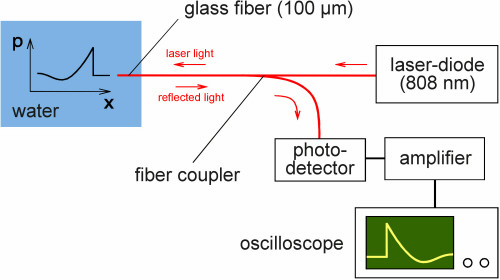

液体中的压力波会引起质量密度的变化，从而改变光学折射率。使用光纤探头水听器，可以通过浸没在液体中的玻璃纤维尖端的光反射来测量折射率的变化。
激光被耦合到玻璃纤维的后端，并部分地透射通过玻璃纤维末端并在玻璃纤维末端被部分反射。
在短时间内，压力波会改变液体的密度和折射率，从而调制反射光的强度。
反射光通过光纤耦合器耦合到快速半导体光电检测器，并转换成电信号，放大后在示波器屏幕上再现压力时间曲线。
对于固定的光反射信号，简单的校准指令允许确定压力和光电二极管信号之间的关系。





FOPH 2000可以用于聚焦超声的冲击波的正、负声压的测试，测量精度、空间分辨率高，测量快速响应和宽带性能好。


FOPH2000光纤水听器,德国RP FOPH2000水听器性能参数表
