Gammex 1472多能CT模体

Gammex 1472多能量CT模体

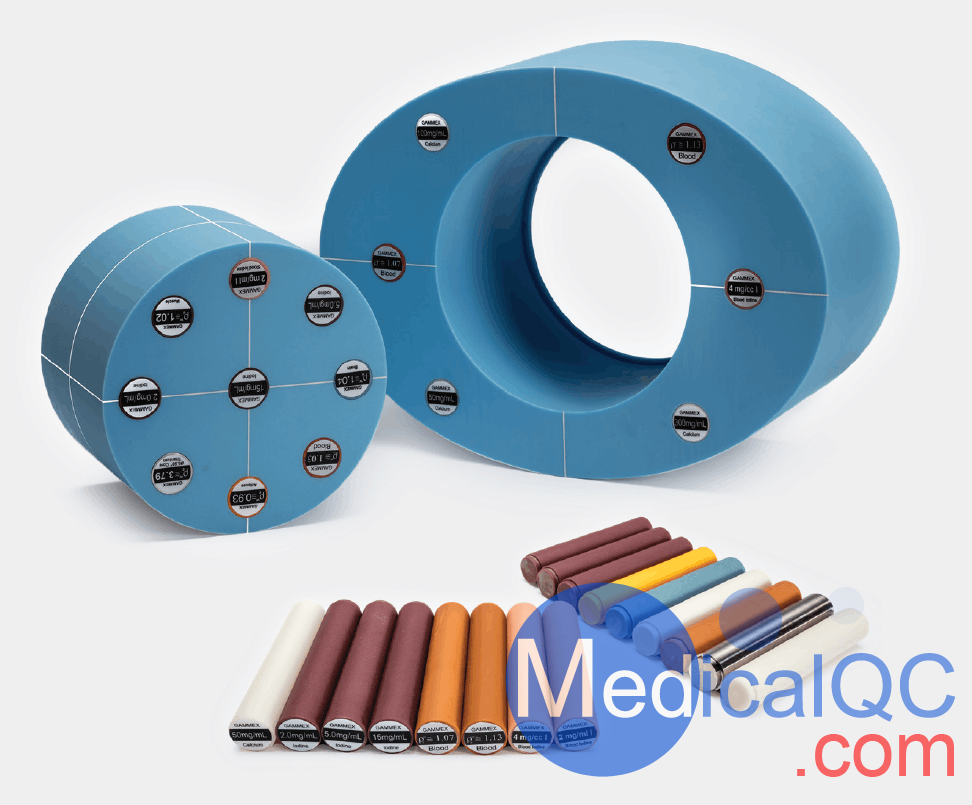

Multi-Energy CT Phantom用于评估和QC Dual-Energy / Multi-Energy / Spectral CT功能。用途包括检测材料分离和定量，评估单能图像，设置有效的协议，并扫描仪和随着时间的推移值的质量控制。该包装包括一个20厘米直径的头部（16厘米深），一个40x30厘米的身体戒指（16厘米深），19个插入杆，一个支架和一个轮式的表壳。本产品包含5年保修。

确保多能扫描的性能和一致性。
具有19个固体插入物，代表不同尺寸和浓度的碘，钙，血液，脂肪和其他多重能量CT（MECT）
可以全面测试多能量CT扫描仪的性能

Gammex 1472多能量CT模体是gammex与德克萨斯大学MD安德森癌症中心合作，Gammex开发了一个模体，以实现多能量CT扫描仪性能的稳健评估。
多能CT扫描仪能够改善临床分化，如区分血钙和碘化造影的钙化[1,2]。它们还可以创建虚拟的单能图像用于临床评估。但是，获得这些好处的能力不仅在很大程度上取决于设备，而且取决于所使用的协议。

Multi-Energy CT Phantom可以对扫描仪的性能进行可靠的评估。

使用代表碘，钙，血液，脂肪等的固体棒测试材料的辨别力
确保多能量分析临床方案的有效性
验证多能量扫描的定量准确性
比较不同扫描仪的一致性和稳定性
检查扩展视野中的工件
测试头部（20厘米）和身体（40厘米×30厘米）的配置
确保你需要的准确性











Gammex 1472多能量CT模体精度可以根据扫描仪硬件，双能量后处理和使用的mAs而有所不同。如果没有适当的模体，扫描仪的准确性和可变性都不为人所知。使用校准的高Z插入物可以实现这种量化。另外，可以确定适当平衡患者剂量与系统性能的方案。

2毫克/毫升的碘棒量化精度，由10台快速kVp切换多能量CT扫描仪。准确度在1年内平均。

增强您的虚拟单能图像的信心。
在不同的扫描仪之间，单色HU数据已经显示出不同.3此外，多能源算法的性能可能会因不足的mAs而受到影响。通过利用模仿40〜200keV预期HU依赖关系的组织仿真材料，Multi-Energy CT Phantom可以量化这些影响并确定有效的工作参数。

Gammex 1472多能量CT模体评估一个扩展的视野
“ACR质量控制手册”建议每周或每月检查较大的模体中的伪影。多能量CT模型的40厘米扩展视野尺寸使得此伪影检查可以与其他评估同时进行，从而有效地适合您的工作流程。

对于50,70,110和140keV重建与mAs平均软组织单能HU，平均1年。红色虚线左侧的方案不足以提供可靠的HU值。

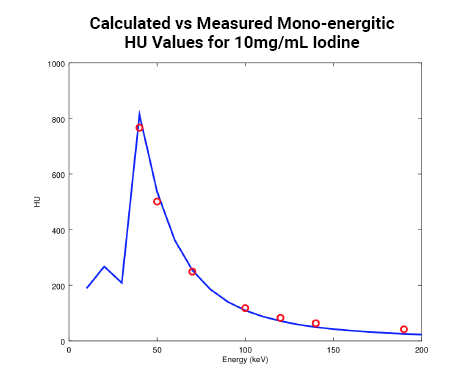

用于单能重建的碘化棒的HU值。基于材料成分和NIST值（蓝色曲线）的计算值与单能重建（红色圆圈）的HU值。

Gammex 1472多能量CT模体产品规格
平面尺寸：40.0厘米（15.7英寸）×30.0厘米（11.8英寸）
深度： 16.5厘米（6.3英寸），高达26.5厘米（10.2英寸）的延伸板
可拆卸头部直径：20.0厘米（7.87英寸）
材料： HE CT固体水®
可互换插件：18个固体插入物加上1个真正的水容器，每个容器标有CT可见的杆识别码
碘浓度可变的插入物：4插入浓度为2.0,5.0,10.0和15.0mg / mL
碘直径可变的插入物：直径2.0,5.0和10.0mm的5.0mg / mL浓度
钙片： 钙浓度为50,100和300mg / mL
血液[铁]插入物：相对电子密度为1.03,1.07和1.10的血模拟物质
血液[铁]与碘插入物：血液模拟物质加碘2.0和4.0毫克/毫升
其他插入：高等效脑，高等效脂肪，高等效CT固体水
重量：15.5公斤（34.1磅）
案件：包括轮式表壳
站：包括展位
