Magphan SMR100 MRI模体

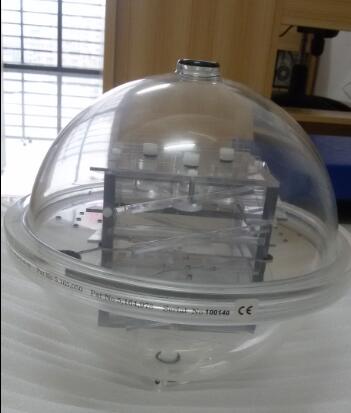

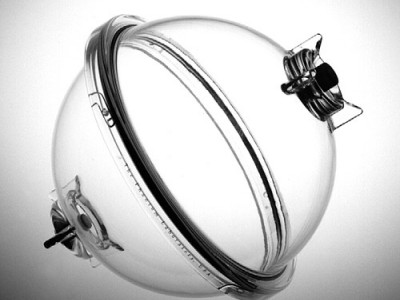

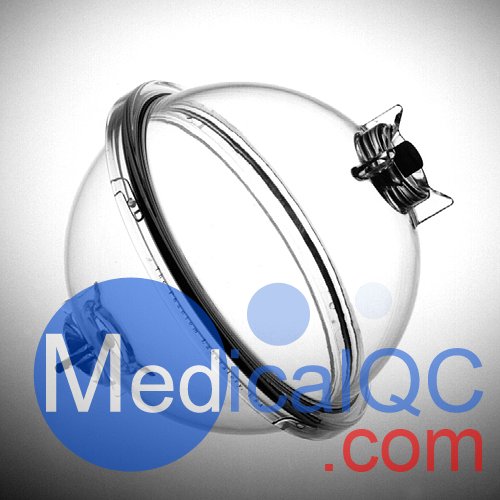

Magphan SMR100 MRI模体，Magphan SMR100核磁共振模体被设计用于执行磁共振成像（MRI）扫描仪的各种精确性能评估。SMR100有一个聚氨酯球体外壳，由两个内径为20厘米的半球壳组成。壳体用简单的螺纹法兰连接环连接。无需工具即可快速移除测试立方体组件，以获得更大的成像灵活性，并易于清洁和维护。



Magphan SMR100 MRI模体，Magphan SMR100核磁共振模体测试立方：无论是圆柱形和球形Magphan使用的图像质量测量10cm的立方体试。测试立方体由6毫米厚的聚碳酸酯塑料制成，外径为10厘米。测试立方体包含切片厚度斜面，感光测量瓶，高分辨率测试板和低对比度盘。

Magphan SMR100 MRI模体，Magphan SMR100核磁共振模体配置：测试立方体板可以以标准2-D配置进行组装，具有双相对的切片厚度斜坡，允许操作员快速验证模体z轴精确地垂直于成像平面对齐。尼龙螺丝将单元固定在一起，使您可以将测试板或立方体侧面更改为三维结构。3-d构成，能够从一个单一的数据采集得到的x，y和z切片几何测量。


Magphan SMR100 MRI模体，Magphan SMR100核磁共振模体测试总结

测试立方体和模体外壳包含的功能允许全面测试最大可实现的关键MRI扫描仪参数。下面列出了他们支持的主要组件和测试。

切片厚度斜面
-  模体位置
-  扫描切片宽度
-  多切片间距和邻接度
-  患者对齐（3D）
-  表格增量准确度

Sensitometry小瓶
-  T1测量
-  T2测量

高分辨率测试板
-  高分辨率测量（每厘米1至11线对）
-  几何失真

多维数据集支持磁盘
-  几何失真
-  像素（矩阵）大小验证。

外壳
-  空间均匀性
-  信噪比
-  球形几何形状
-  体外样品测试
-  圆对称

10厘米球体（可选）
-  磁场均匀性
-  一致性特征
-  圆对称性






Magphan SMR100 MRI模体，Magphan SMR100核磁共振模体组件

切片厚度斜面：切片厚度斜面安装在测试立方体的外部。斜面厚度为2mm，宽度为10mm，与模体的轴线成14°的角度，为片宽测量提供了4倍的放大系数。相对的斜坡在立方体测试平面的中心处交叉以进行对齐验证。斜坡可用于测试多层片序列内的片之间的索引并测试表增量准确性。

感光测定瓶：感光测定样品储存在四个圆柱形小瓶中，其外径为1.9厘米，内径为1.6厘米。通过立方体外侧0.6厘米（1/4英寸）的端口可以将各种溶液填充到小瓶中，以进行T1和T2测量。

高分辨率测试板：将高分辨率测量仪切割成2毫米厚的丙烯酸板，由测试立方体内的通道支撑。高分辨率测试是通过使用一系列矩形槽来完成的，测试图形的范围为每厘米1至11线对（5mm至0.45mm分辨率）。每厘米一对和四对线之间的测试槽长度为1.25厘米，测试长度为0.9厘米，涉及每厘米5至11线对。

为了测试几何失真（空间线性），3mm的孔以2cm，4cm和8cm的方形图案间隔开。通过测量这些孔之间的距离可以评估系统的几何失真。

低对比度光盘：低对比度敏感度是在安装在测试立方体底部的丙烯酸光盘上进行的。磁盘中的圆形凹槽通过音量平均产生低对比度图像。四组三个圆形凹槽的深度分别为0.5mm，0.75mm，1.0mm和2.0mm，直径分别为4mm，6mm和10mm。

立方体支撑盘：两片立方体支撑盘将立方体固定在模体外壳内，并且可以方便地安装和移除。除固定测试立方体的位置外，支撑盘还提供空间线性度测量的信息。

通过测量Magphan在x和y方向上的直径来测试几何失真。几何变形也可以通过测量支撑盘上配置成8cm，10cm和12cm方格的3mm孔之间的距离来评估。

外壳：外壳部件由外壳和立方体支撑盘（支撑10厘米测试立方体）组成。可以使用模体外壳进行全面的空间均匀性测量，并将测试立方体和支撑盘移除。外壳很容易清洁，并允许使用凝胶以及液体溶液。排水时，多个端口允许不受限制的流量。

注意：Magphan模体不提供对比度填充解决方案。客户需要添加他们自己的填充解决方案。

10cm球体（可选）：直径10cm的可选球体可以安装在20cm球体内，也可以单独使用。该球体对于测试MRI扫描仪的磁场均匀性和均匀性特性非常有用。磁场以百万分之几的对角线对称体积（DSV）表示。

专利球形设计
Magphan的专利球形设计将球形几何形状与立方几何形状精确对齐。由于根据球谐函数映射磁场特性，自然磁场扩展到对角线对称体积（DSV）或球体。这种对称性是AAPM任务组的报告编号为6a，题为“磁共振成像系统的验收测试”，推荐球形的原因。成像性能通过旋转球体在横轴，冠状，矢状和斜平面中评估。Magphan还有一个传统的圆柱形外壳，用于测试团队和制造商，他们的性能规格基于圆柱形模体。
