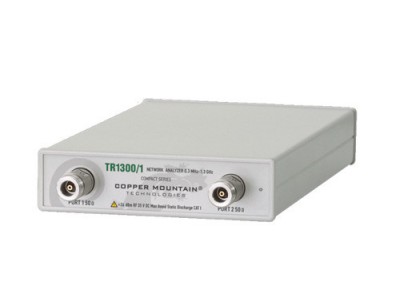

Copper Mountain TR 1300/1网络分析仪

TR 1300/1矢量网络分析仪，Copper Mountain网络分析仪详细介绍：

TR 1300/1矢量网络分析仪在紧凑的封装中提供实验室级性能，并具有工程师期望的所有功能，这些功能都是我们软件的标准配置。

此便携式1.5千克/53盎司矢量网络分析仪可由电池供电，并可用于现场、实验室和生产测试。VNA可通过以下方式集成到生产测试系统中：生产测试插件。

TR 1300/1 VNA包括一个RF测量模块和TR软件应用程序，该应用程序在PC、笔记本电脑、平板电脑或x86板计算机上的Windows或Linux操作系统上运行，通过USB接口连接到测量硬件。TR软件可安装在多台计算机上，便于共享使用分析仪测量模块。

VNA和ACM随附不含数据的工厂校准证书。ISO 17025/Z540-1认证、可追溯校准证书和不确定度的附加选项可用，需要在订购时指定。

TR 1300/1的应用包括射频元件设计和测试、晶圆上探测、现场测试、插入损耗测量、故障距离测量、天线匹配、质量控制、材料测量等。

TR 1300/1 VNA具有工程师期望的所有软件功能，无需额外费用。标准软件功能包括：

具有多种轨迹格式的线性/对数扫描

功率扫描

时域和门控转换

频偏模式

夹具模拟（嵌入/去嵌入）

16个独立通道，每个通道最多16条轨迹

带有标记搜索工具和标记数学、各种转换算法和通过/未通过标准的极限测试等的标记。

使用LabView、Python、MATLAB、.NET等语言进行测试自动化编程。

TR 1300/1矢量网络分析仪，Copper Mountain网络分析仪规格参数：

• 频率范围：300 kHz - 1.3 GHz

• 宽输出功率范围：-55 dBm 至 +3 dBm

• 动态范围：135 dB（10 Hz IFBW）

• 每点测量时间：每点 150 µs，最小值

• 9 个逻辑通道，每个通道最多 8 个轨迹。

• Python、LabVIEW 中的自动化编程，MATLAB、.NET 等

• 包括时域和选通转换

• 频率偏移模式，包括矢量混频器校准测量

• 多达 16,001 个测量点

• 多种精密校准方法和自动校准

N1.2校准套件(可选)，用于校准矢量网络分析仪

至 1.5 GHz，用于测量带有 50 Ω N 型连接器的组件。

频率范围：高达1.5 GHz

阻抗：50欧姆

连接器类型：N型
