RT CT-01分辨率测试卡

JIMA RT CT-01分辨率测试卡,专用于三维CT系统分辨率测试详细介绍：

JIMA（日本检测仪器制造商协会），致力于关注各种检测仪器，其中包括无损检测仪器，JIMA分辨率测试卡，用于测量X射线系统的分辨率，以保证X射线系统在微米和纳米焦点的图像质量。

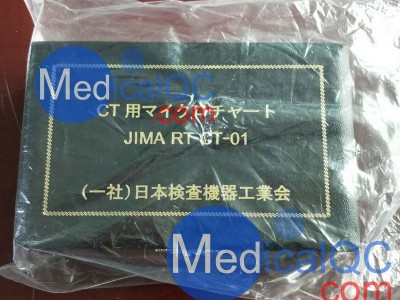

JIMA RT CT-01分辨率测试卡（专用于三维CT系统分辨率测试）

测试卡封装在一个防护盒中

图案布局：T型

线/空间尺寸：5种规格图案,

                      3μm,4μm,5μm,6μm,7μm

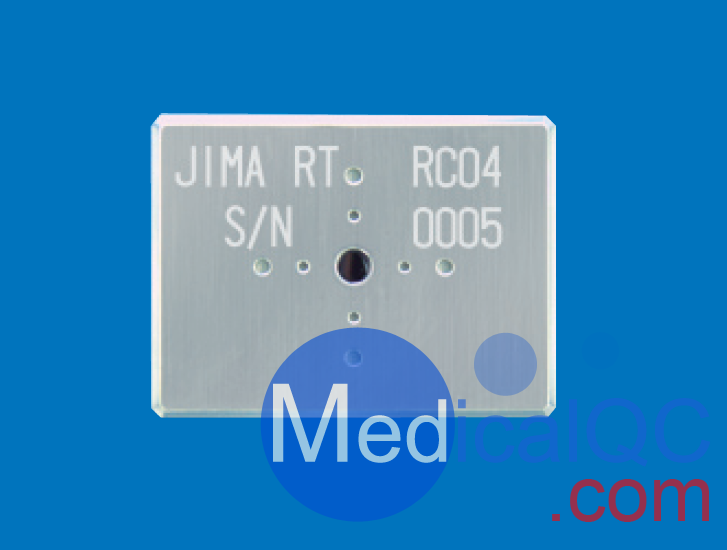

JIMA RT RC-04分辨率测试卡

测试卡封装在一个防护盒中

盒子的外形尺寸（W×D×T）：40×30×5mm

芯片尺寸（W×D×T）：5×5×0.015mm

图案布局：T型

线/空间尺寸：32种规格图案,

0.1μm,0.15μm,0.2μm,0.25μm,0.3μm,0.35μm,0.4μm,0.5μm,0.6μm,0.7μm, 0.8μm,

0.9μm,1.0μm,1.5μm,2.0μm,3.0μm,4.0,5.0μm,6.0μm，7.0μm,8.0μm,9.0μm,10.0μm,






 JIMA RT RC-02分辨率测试卡

测试卡封装在一个防护盒中

盒子的外形尺寸（W×D×T）：40×30×15mm

芯片尺寸（W×D×T）：5×5×0.06mm

图案布局：L型

线/空间尺寸： 16种规格图案,

0.4μm,0.5μm,0.6μm,0.7μm,0.8μm,0.9μm,1.0μm,1.5μm,

2.0μm,3.0μm,4.0μm,5.0μm,6.0μm,7.0,10.0μm,15.0μm

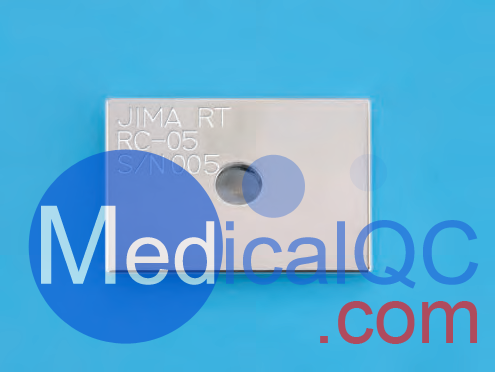

JIMA RT RC-05分辨率测试卡

测试卡封装在一个防护盒中

盒子的外形尺寸（W×D×T）：40×30×3mm

芯片尺寸（W×D×T）：8×8×0.2mm

图案布局：T型 （3-10μm）

I 型 （15-50μm）

线/空间尺寸：16种规格图案,

3μm,4μm,5μm,6μm,7μm,9μm,10μm （T型）

15μm,20μm,25μm,30μm,35μm,40μm,45μm,50μm (I 型)
