CompuFlow 1000 MR血流波形发生器

CompuFlow 1000 MR流量泵系统，CompuFlow 1000 MR血流波形发生器详细介绍：

CompuFlow 1000 MR流量泵系统的设计，以产生真实的准确的和可复的生理体积流量波形，包括预编程，颈动脉，股动脉，正弦，方形和恒定血流波形，该系统包括一个嵌入式的工业级主板和与用的SIMUflow III波形编辑软件，用于创建自定义的生理流波形（点击并拖动）或下载波形到系统中。

CompuFlow 1000 MR在0.1到35ml/s的F范围内精确到3%，每个系统都经过校准，并附有校准证书，说明在相关流量下的校准结果，以及提供一个校准常数，以验证泵系统的准确性。

CompuFlow 1000 MR流量泵系统是两个单元的设计，一个控制单元和一个泵单元与内部存储，对于MRI环境，控制单元位于MRI套件之外，泵单元可位于扫描室内。提供屏蔽电缆，通过穿透板或波导将计算机电机控制单元连接到泵单元。

将CompuFlow 1000 MR流量泵系统与适当的血管模体和血液模拟液结合，结果关闭。流动回路确保诊断成像系统和技术的简单、准确和可靠的评估与验证。该系统是理想的血流定量在MRA、iMRI、DSA、CTA多普勒超声，光学相干断层扫描（OCT）和血管内模拟应用。

流量范围：0.01 至 35 ml/s，精度为 ± 3.0%。逼真且可重复的体积流量波形。可编程：SimuFlow III 波形编辑软件。应用：MRI、CT、OCT 和超声成像。包括一个“MR Finger”产品，用于将我们的泵与 MRI 扫描仪同步以进行心电门控研究

CompuFlow 1000 MR流量泵系统，CompuFlow 1000 MR血流波形发生器
应用程序

研究和新技术的发展需要精确和可重复的脉动和恒定流量波形（即流量定量、MRA，iMRI、DSA、CTA多普勒超声、光学相干断层扫描（）OCT）和血管内技术）。

能够控制波形形状的门控流研究

临床影像系统的校正。

CompuFlow 1000 MR流量泵系统，CompuFlow 1000 MR血流波形发生器
产品特性

真实的生理流量波形脉动和恒定流量波形准确的体积流量波形再现波形。

可编程的用户自定义波形样校准证书。

多模态理想的比较成像模态

准确和可重复的生理血流波形，包括反向流动成分，如股骨波形。

泵单元可以靠近磁孔，从而可以在临床中获得真实和准确（3%）的生理波形。

SIMUflow III波形编辑软件允许开发用户定义的脉动和恒定流量波形，可以控制流量波形有形状。包括预编程，颈动脉，股动脉，正弦，方形和恒定血流波形。

能控制用户提供的键盘，鼠标和显示器与嵌入式计算机通信。

每个系统附有校准证书，以验证系统的准确性，可以根据国家标准的法规要求进行校准与认证，并提供重新校准服务。




流体流动的规范
体积范围0.1-35 毫升/秒
Oft精度3.0%
正弦波高达12h
包含逆流成分的生理流量波形



Mecbanical 规范

高扭矩分析电动机
450ml泵缸
可调谐超压关闭（7至50 psi 自密封1/4 英寸内径塑料连接器）


计算机控制
车载专用电机控制器易于升级的高级控制软件
Windows 7. 32 位嵌入式操作系统


界面选项
用户提供显示器，键盘和鼠标物理

控制单元尺寸：14.0（L）X 11.0（w）X  9.0（H）控制单元重量：15.0  1bs.（6.8公斤）
泵单位尺寸：19.6（L）X 10.0（w）X 9.25（H）泵单位重量：38 1bs.（17.2公斤）
储液容量：1.5升
循环液量：2升


文件格式
波形数据储存在嵌入式硬盘上，文件可以包含多达1000个描述波形的流量值

Jser指定的时间基范围从2至50毫秒每点波形可以循环连续 可以产生可变频率的波形


电输入：112/220 VAC 50/60 Hz, 4.0安倍@120V

EMI屏蔽
RS-232串口通信
远程控制器端口
ECG TTL 触发输出（BNC）

监控端口
键盘端口
鼠标端口

Iwo 屏蔽电缆之间的控制单元和渗透anel（10英尺长）
泵单元和穿透板（20英尺长）之间的两根屏蔽电缆

校准选项
标准校准
可溯源校准到国家标准

附件的产品
用于心电门控血流研究的MR Finger
多+可变波形软件选项模拟心率失常MRI OA血流模体设置

解剖正确的血管模型模拟血液
BMF-MR

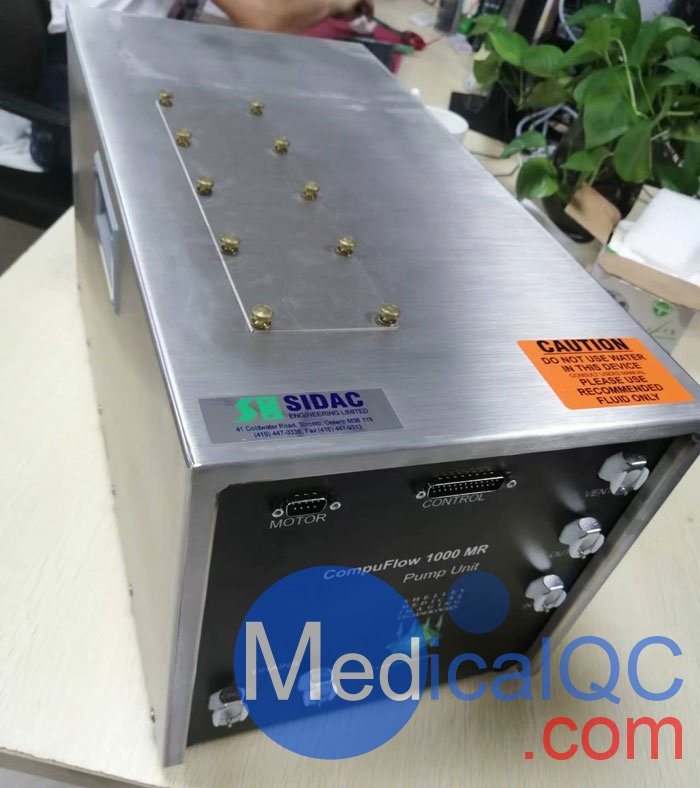

CompuFlow 1000 MR流量泵系统，CompuFlow 1000 MR血流波形发生器实物拍摄图：

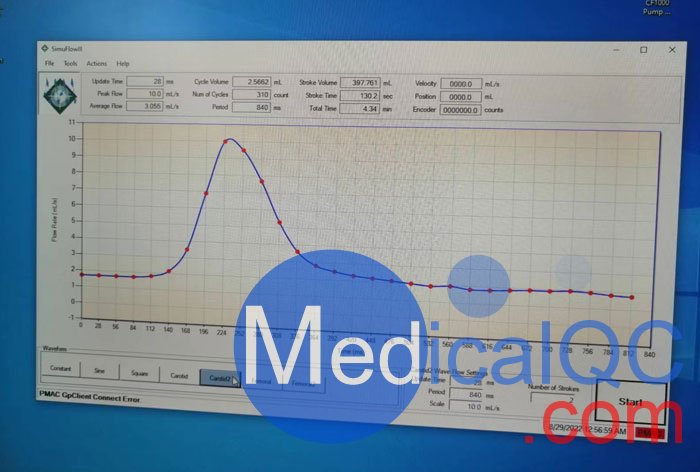

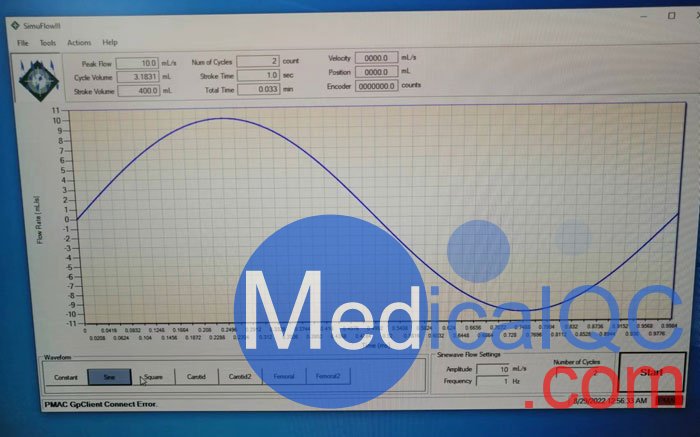

CompuFlow 1000 MR流量泵系统，CompuFlow 1000 MR血流波形发生器软件部分截图：
