ASTM-E-1025孔型像质计,穿透力计/IQI 套件详细介绍：

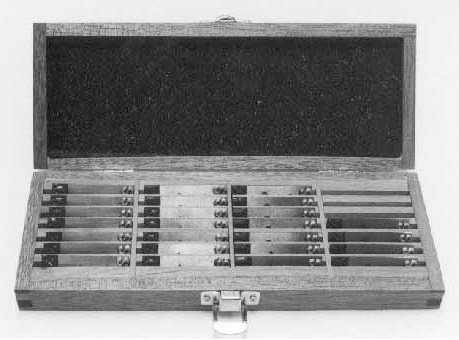

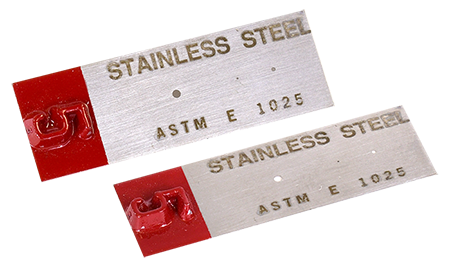

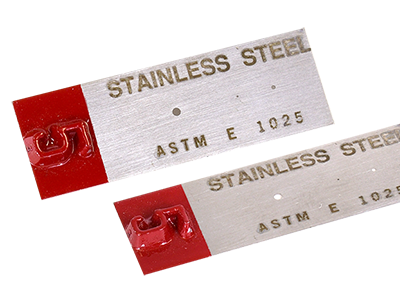

ASTM-E-1025孔型像质计,穿透力计/IQI 套件有两套：标准组 A 有 25 种尺寸可供选择，标准组 B 有 11 种尺寸可供选择，可选择材料。所有套装都包括一个木箱，旨在通过使用盖子中的减震海绵橡胶插件将 IQI 牢固地固定到位来防止丢失和损坏。IQI上使用缺口系统，按衰减增加的顺序识别8种等级的材料，导联图识别另一端要射线照相的材料的厚度。此外，材料和规格被蚀刻在IQI中。提供序列化和校准，以及透明薄塑料封装。
标准套A：
套装 A 由 25 个 IQI 组成，装在一个箱子里，包含以下尺寸：
5, 6, 7, 9, 10, 11, 12, 13, 15, 16, 17, 18, 20, 22, 25, 27, 30, 32, 35, 37, 40, 42, 45, 47, 50
标准套B
套装 B 由 11 个 IQI 组成，并包含以下尺寸：
55, 60, 65, 70, 75, 80, 90, 100, 120, 140, 160
ASTM-E-1025孔型像质计,穿透力计/IQI 套件规格介绍：
一般尺寸：
| 大小 | 长度 | 宽度 | 图片 |
| 50#或更小 | 11/2" | 1/2" |  |
| 50# -160 # | 21/4" | 1" |  |
| 超过160# | 直径等于 4 x 厚度 | 直径等于 4 x 厚度 （# 孔数： 2） |  |
厚度 待射线照相材料厚度的 2%（精确到最接近的分数尺寸）。 最小厚度：0.005" 或按下表
| 标准图像质量级别 | |||
| 图像质量级别 | 爱奇指数厚度 | 最小可察觉孔直径 | 等效 IQI 灵敏度* |
| 2-1 T | 试样厚度的 1/50 （2%） | 1 T | 1.4% |
| 2-2 T* | 2 T | 2.0% | |
| 2-4 T | 4 T | 2.8% | |
| 特殊图像质量级别 | |||
| 1-1 T | 试样厚度的 1/100 （1%） | 1 T | 0.7 |
| 1-2 T | 2 T | 1 | |
| 4-2 T | 试样厚度的 1/25 （4%） | 2 T | 4 |
*等效IQI灵敏度是指在相同条件下可见2T孔的IQI厚度，以零件厚度的百分比表示。 **对于 2-2 T 级放射学 - IQI 中的 2 T 孔，试样厚度的 1/50 （2%） 可见
孔直径：
| 小孔直径 | 1 x 厚度（最小：0.010”） |
| 中等孔径 | 2 x 厚度（最小：0.020”） |
| 大孔直径 | 4 x 厚度（最小：0.040”） |
可用材料：
铝 （6061）
钢 （1018）
不锈钢 （304）
铝 2014， 2024， 2219， 7075
铝青铜
黄铜
铜
铜镍
铬镍铁合金 600
镁 AZ 31 和 ZK60
蒙乃尔400
镍
磷青铜
钴（海恩斯25，海恩斯188）
哈氏合金（C 或 X）
铬镍铁合金 625 & 718
塑料/尼龙
雷内 41
钛
瓦斯帕洛伊
锆
选型方法：
第一步，选择购买材料：
| 组号 | 材料 |
| 1 | 铝 （6061） 钢 （1018） 不锈钢 （304） |
| 2 | 铝 2014， 2024， 2219， 7075 铝青铜 黄铜 铜 铜镍 铬镍铁合金 600 镁 AZ 31 和 ZK60 蒙乃尔400 镍 磷青铜 |
| 3 | 钴（海恩斯25，海恩斯188） 哈氏合金（C 或 X） 铬镍铁合金 625 & 718 塑料/尼龙 雷内 41 钛 瓦斯帕洛伊 锆 |
第 2 步：其他选项
IQI套装可以购买，带或不带序列化、校准和封装。如果需要，请将这些附加选项添加到您的订单中，以匹配所购买的套装。 仅序列化： 集合 A： RT-RC-P-序列化-集合-A 集合 B： RT-RC-P-序列化-设置-B 序列化和校准： 集合 A： RT-RC-P-序列化-校准-设置-A 集合 B： RT-RC-P-序列化-校准-设置-B 封装： 套装 A： RT-RC-P-封装组-A 组 B： RT-RC-P-封装组-B 注意：如果您选择封装 IQI，则较大的箱子将产生额外费用。
