Ray-Check ASTM E1647对比敏感度计，Ray-Check对比敏感度计详细介绍：

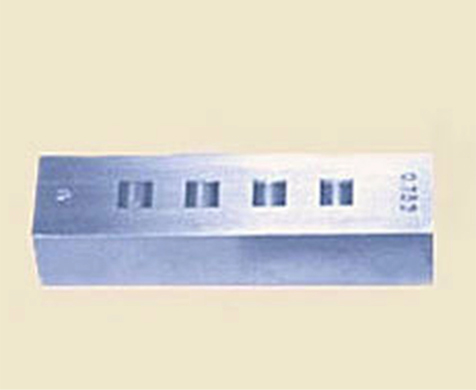

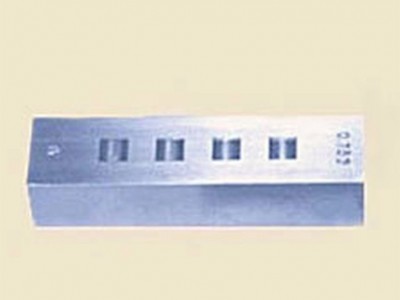

Ray-Check ASTM E1647 对比敏感度计
与双线图像质量指示器（EN 462 第 5 部分）等高对比度分辨率测量计结合使用；对比敏感度计测量对比敏感度，不受成像系统空间分辨率的限制。

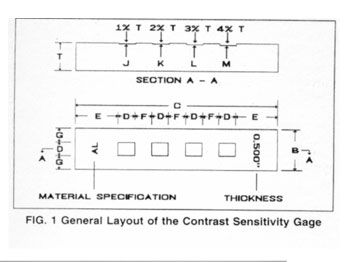

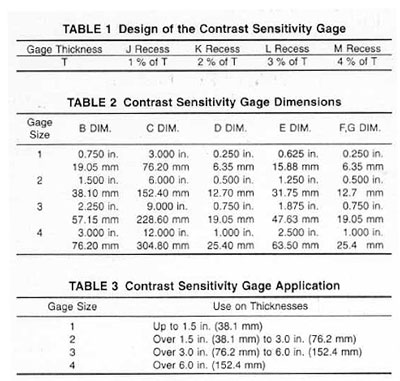

对比敏感度计制造有四个精密厚度凹槽，代表要测量的四个对比敏感度级别 - 1、2、3 和 4%，如下图 1 所示。对比敏感度计设计有四种量规尺寸。如表 1、2 和 3 所示，每个量规尺寸涵盖一系列厚度，
对比敏感度计可以用以下材料制造：
|
镁 |
03组 |
|
铝 |
02组 |
|
钛 |
01组 |
|
钢或不锈钢（300 系列） |
第 1 组 |
|
铝青铜合金 #623 或 #630 |
第 2 组 |
|
NI-CR-FE（铬镍铁合金 600） |
第 3 组 |
|
70 至 30 镍铜 (Monel) 或 70 至 30 铜镍 (CU-NI) |
第 4 组 |
|
锡青铜合金 D of B 139 |
第 5 组 |
请根据下表选择规格尺寸。您应该根据材料厚度范围选择规格尺寸。订购时，请在评论部分注明厚度。注意 - 必须以 0.25" 为增量指定厚度。
|
尺寸 |
长 x 宽 x 长 |
厚度范围 (T) - 指定 |
|
1 |
3/4" x 3" x T |
0.25" - 1.50" |
|
2 |
1 1/2" x 6" x T |
1.75" - 2.75" |
|
3 |
2 1/4" x 9" x T |
3.5" - 6.0" |
可选的规格：
| 对比敏感度计，ASTM-E-1647，铝（尺寸 1） | |
| 对比敏感度计，ASTM-E-1647，铝（尺寸 2） | |
| 对比敏感度计，ASTM-E-1647，铝（尺寸 3） | |
| 对比敏感度计，ASTM-E-1647，钢（尺寸 1） | |
| 对比敏感度计，ASTM-E-1647，钢（尺寸 2） | |
| 对比敏感度计，ASTM-E-1647，钢（尺寸 3） | |
| 对比敏感度计，ASTM-E-1647，不锈钢（尺寸 1） | |
| 对比敏感度计，ASTM-E-1647，不锈钢（尺寸 2） | |
| 对比敏感度计，ASTM-E-1647，不锈钢（尺寸 3） | |
| 对比敏感度计，ASTM-E-1647，镁（尺寸 1） | |
| 对比敏感度计，ASTM-E-1647，镁（2 号） | |
| 对比敏感度计，ASTM-E-1647，镁（3 号） | |
| 对比敏感度计，ASTM-E-1647，钛（尺寸 1） | |
| 对比敏感度计，ASTM-E-1647，钛（2 号） | |
| 对比敏感度计，ASTM-E-1647，钛（尺寸 3） | |
| 对比敏感度计，ASTM-E-1647，Inconel（尺寸 1） | |
| 对比敏感度计，ASTM-E-1647，Inconel（尺寸 2） | |
| 对比敏感度计，ASTM-E-1647，铬镍铁合金（尺寸 3） | |
| 对比敏感度计，ASTM-E-1647，镍（尺寸 1） | |
| 对比敏感度计，ASTM-E-1647，镍（2 号） | |
| 对比敏感度计，ASTM-E-1647，镍（尺寸 3） | |
| 对比敏感度计，ASTM-E-1647，蒙乃尔合金（尺寸 1） | |
| 对比敏感度计，ASTM-E-1647，蒙乃尔合金（2 号） | |
| 对比敏感度计，ASTM-E-1647，蒙乃尔合金（尺寸 3） | |
| 对比敏感度计，ASTM-E-1647，铜（尺寸 1） | |
| 对比敏感度计，ASTM-E-1647，铜（2 号） | |
| 对比敏感度计，ASTM-E-1647，铜（尺寸 3） | |
| 对比敏感度计的序列化和校准证书 (ASTM E 1647) |
SAG: ASTM-E-1647,对比敏感度计,Ray-Check,ASTM E1647对比敏感度计,进口对比敏感度计,X射线测量对比敏感度
