Mini-X2 X射线管,Mini-X2微型X射线管系统详细介绍：
Mini-X2 X射线管,Mini-X2微型X射线管系统是一种微型 X 射线管系统，包括 X 射线管、电源、控制电子设备和与计算机的 USB 通信。它针对紧凑型 X 射线荧光 (XRF) 应用进行了优化。Mini-X2 旨在通过提供接地阳极、电流和电压的 USB 控制、50kV 型号上的简单准直器安装以及易于操作来简化 XRF 过程。

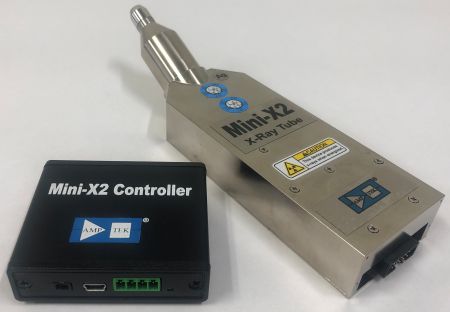

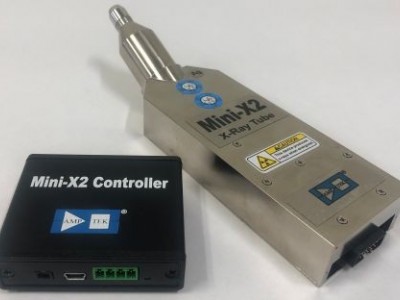

Mini-X2 由两部分组成：Mini-X2 X 射线管模块和Mini-X2 控制器。所述X射线管模块包括管和高压电源。
有几种不同的选择：
| 最大高压 | 50kV | 70kV | |
| 最大功率 | 4W | 10W | 10W |
| 阳极 | Ag、Au、Rh 或 W | Ag、Au、Rh 或 W | 金、铑或钨 |
Mini-X2 X射线管,Mini-X2微型X射线管系统控制器包括USB通信和软件控制。它可以通过软件进行配置，以支持任何 X 射线管模块。10
针柔性电缆连接控制器和 X 射线管模块。控制器的连接是 12 VDC 电源、用于命令和控制的 USB 以及带有安全联锁装置和警告灯驱动器的
AUX 连接器。
Mini-X2 是 Amptek 之前的 Mini-X 产品系列的替代品。X 射线管模块类似于之前的 Mini-X-OEM。 控制器具有显着改进的控制功能，包括软件可配置性和更快的控制和回读。它使用完全不同的软件界面，基于与 Amptek 数字脉冲处理器一起使用的 FW6 协议。
所有 50kV 型号都提供用于连接准直器或过滤器的方便螺纹。
特征
4 或 10 W 输出功率
10 至 50 kV 或 35 至 70 kV
5 至 200 µA（参见等功率曲线）
Ag、Rh、Au 或 W 靶材（Ag 在 70kV 中不可用）
USB 控制
应用
X射线荧光 (XRF)
便携式和台式仪器
在线加工
教学实验室
规格
| 50kV | 70kV | |
| 靶材 | 银 (Ag)、金 (Au)、铑 (Rh)、钨 (W) | 金 (Au)、铑 (Rh)、钨 (W) |
| 目标厚度 | Ag 和 Rh = 0.75 µm (±0.1 µm) Au 和 W = 1.00 µm (±0.1 µm) |
|
| 管电压 | 10 至 50 kV | 35 至 70 kV |
| 管电流 | 5 µA 最小值/200 µA 最大值 参见下面的图 2 |
5 µA 最小值/200 µA 最大值 参见下面的图 2 |
| 近似剂量率 | Ag 和 Rh：1 Sv/h（100 Rem/hr）@轴上 30 cm，50 kV 和 80 µA Au 和 W：2.2 Sv/h（220 Rem/hr）@轴上 30 cm，50 kV 和 80 µA |
数据不可用 |
| 持续输出功率 | 100% 占空比时最大 4 W 或 10 W 参见下面的图 2 |
100% 占空比时最大 10 W 参见下面的图 2 |
| 窗材 | 铍（Be）；地面上的窗户 | 铍（Be）；地面上的窗户 |
| 窗厚 | 125微米 | 125微米 |
| 焦点尺寸 | 约 2 毫米 | |
| 阴极类型 | 钨 (W) 灯丝 | 钨 (W) 灯丝 |
| 高压极性 | 接地阳极 | 接地阳极 |
| 高电压稳定性 | <0.1% | <0.1% |
| 输出通量稳定性 | <0.3%（温度稳定） | <0.3%（温度稳定） |
| 输出锥角 | 120°（参见下面的图 3 和图 4） | 120°（参见下面的图 3 和图 4） |
| 冷却 | 风冷 | 风冷 |
安装安全插头时 5 cm 处的泄漏辐射 |
<5 µSv/h (0.5 mrem/h) | 没有安全插头附件 |
| 能量消耗 | 4 W 管：9 W @ 全功率 10 W 管：18 W @ 全功率 |
10 W 电子管：18 W @ 全功率 |
| 输入电压 | 12 VDC（包括交流适配器） | 12 VDC（包括交流适配器） |
| 控制 | USB、迷你 USB 连接器（包括电缆） | USB、迷你 USB 连接器（包括电缆） |
| 稳定时间 | 典型 <1 秒 | 典型 <1 秒 |
| 重量 | ~400 克 | <700 克 |
| 湿度 | 30% 到 90% 非冷凝 | 30% 到 90% 非冷凝 |
| 工作温度范围 | -10 °C 至 +50 °C | -10 °C 至 +50 °C |
| 储存温度范围 | -25 °C 至 +60 °C | -25 °C 至 +60 °C |
| 安全控制和指示器 | 1) 外部硬件互锁 2) LED 闪烁 3) 蜂鸣器 |
1) 外部硬件互锁 2) LED 闪烁 3) 蜂鸣器 |
| 软件 | Mini-X2 控制软件来控制电压和电流。 用于自定义编程应用程序的 Mini-X2 API。 |
Mini-X2 控制软件来控制电压和电流。 用于自定义编程应用程序的 Mini-X2 API。 |
| 保修单 | 一年或 2000 小时，以先到者为准 | 一年或 2000 小时，以先到者为准 |

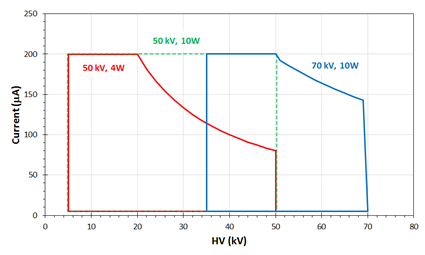

图 2. Mini-X2 等功率。电流和电压必须按照此曲线设置，否则 Mini-X2 可能会严重损坏。此类损坏不在保修范围内。Amptek
的控制软件限制了这条曲线的功率。如果命令系统功率超过功率限制，软件将使用命令的 HV 并回滚电流以满足功率限制。请注意，曲线因管而异。
图 3. Mini-X2 角响应，120° 锥度。
注意：使用准直器时可以减小 X 射线锥角，请参阅下面的近似参考。
| 准直器直径 | X射线锥角 |
| 1mm | 3° |
| 2mm | 5° |
| 3mm | 8° |
