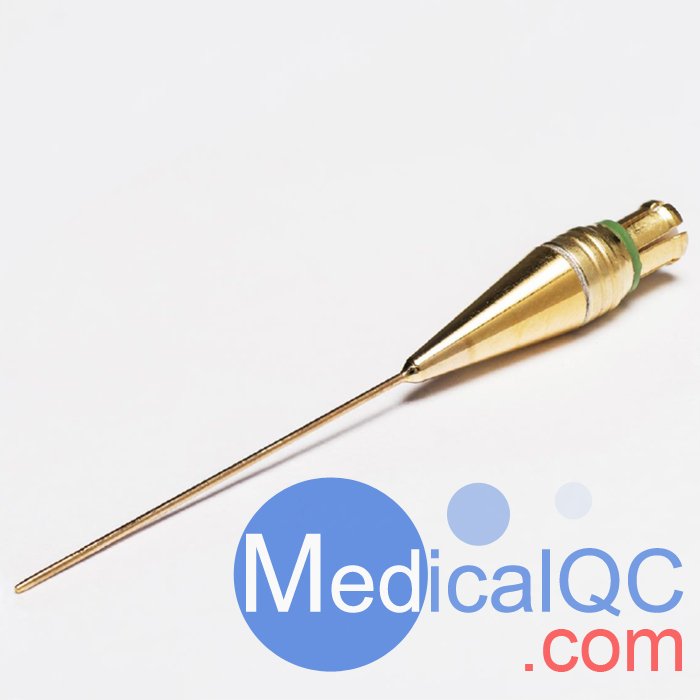

英国PA NH0200针式水听器，0.2毫米针水听器详细介绍：
英国PA NH0200针式水听器，0.2毫米针水听器是针水听器系列之一，Precision Acoustics生产设计用于与前置放大器一起使用并将直流耦合器与电源组成水听器系统。
水听器有源元件的大小影响许多特性，包括灵敏度，频率响应，方向响应，动态范围和噪声等效压力。这技术数据表是按照IEC 62127 -第3部分[3]的要求编制的，并提供了详细的说明
0.2毫米针式水听器系统的规范。
0.2毫米针式水听器是一种流行的通用测量装置，提供了良好的测量效果
灵敏度和指向性之间的折衷，适用于广泛的频率应用从1.0到40mhz。
0.2毫米针式水听器是一种通用水听器，它在灵敏度、频率响应、方向响应、动态范围和噪声等效压力之间提供了良好的折衷，适用于1 MHz至40 MHz范围的测量。较大的有源面积使得测量信号≈1 kPa。然而，较大的传感器区域导致一个更有方向性的响应模式，特别是在更高的频率。
英国PA NH0200针式水听器，0.2毫米针水听器技术参数：
| 输出阻抗： | 13pF +/- 2pF |
| 典型探头灵敏度： | 在正确端接的HP1潜水前置放大器的输出端进行测量时，在2-12MHz范围内平均为55nV / Pa（相当于-265.2dB re 1V / uPa） |
| 灵敏度公差： | 各个探头之间的灵敏度变化约为+/- 3dB |
| 典型频率响应： | 平坦（+/- 2dB）：5至25MHz 平坦（+/- 4dB）：1至35MHz 最小校准频率100kHz |
| 传感器材质： | 9微米厚的金电极聚偏氟乙烯（PVdF）膜 |
| 传感器尺寸： | 直径0.2mm |

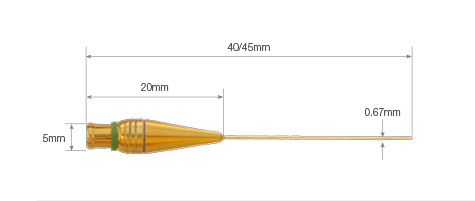

英国PA NH0200针式水听器，0.2毫米针水听器尺寸图：
PA NH0200针式水听器，0.2毫米针水听器选型对比表：
输出阻抗 | 典型探针灵敏度 | 灵敏度误差 | 典型频率响应 | 传感器材料 | 传感器尺寸 | |
NH4000针式水听器 | 27pF+/- 4pF | 8V/MPa (相当于 -222dB re 1V/uPa) | 单个探针之间灵敏度的变化约为：+/-3dB | Flat (+/-2dB): 200kHz to 3MHz | 28微米厚的金电极的聚偏氟乙烯（PVDF）薄膜 | 直径4.0mm |
NH2000针式水听器 | 27pF+/- 4pF | 3.5V/MPa (相当于 -229.1dB re 1V/uPa) | 单个探针之间灵敏度的变化约为：+/-3dB | Flat (+/-2dB): 400kHz to 6MHz | 28微米厚的金电极的聚偏氟乙烯（PVDF）薄膜 | 直径2.0mm |
NH1000针式水听器 | 27pF+/- 4pF | 850nV/Pa (相当于 -241.4dB re 1V/uPa) | 单个探针之间灵敏度的变化约为：+/-3dB | Flat (+/-2dB): 3 to 12MHz | 28微米厚的金电极的聚偏氟乙烯（PVDF）薄膜 | 直径1.0mm |
NH0500针式水听器 | 18pF+/- 3pF | 300nV/Pa (相当于 -250.5dB re 1V/uPa) | 单个探针之间灵敏度的变化约为：+/-3dB | Flat (+/-2dB): 3 to 15MHz Flat (+/-4dB): 1 to 15MHz | 9微米厚的金电极的聚偏氟乙烯（PVDF）薄膜 | 直径0.5mm |
NH0200针式水听器 | 13pF+/- 2pF | 55nV/Pa (相当于 -265.2dB re 1V/uPa) | 单个探针之间灵敏度的变化约为：+/-3dB | Flat (+/-2dB): 5 to 25MHz Flat (+/-4dB): 1 to 35MHz | 9微米厚的金电极的聚偏氟乙烯（PVDF）薄膜 | 直径0.2mm |
NH0075针式水听器 | 14pF+/- 2pF | 10nV/Pa (相当于-280.2dB re 1V/uPa) | 单个探针之间灵敏度的变化约为：+/-3dB | Flat (+/-2dB): 3 to 15MHz | 9微米厚的金电极的聚偏氟乙烯（PVDF）薄膜 | 直径0.075mm |
NH0040针式水听器 | 14pF+/- 2pF | 6nV/Pa (相当于 -284.4dB re 1V/uPa) | 单个探针之间灵敏度的变化约为：+/-3dB | Flat (+/-2dB): 3 to 15 MHz Flat (+/-4dB): 1 to >30 MHz | 9微米厚的金电极的聚偏氟乙烯（PVDF）薄膜 | 直径0.04mm |
