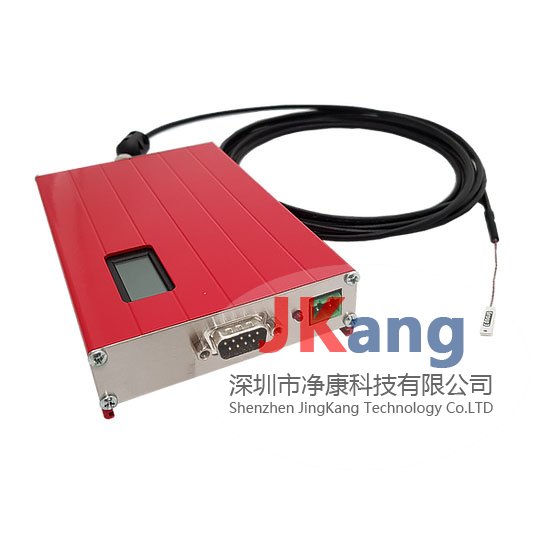

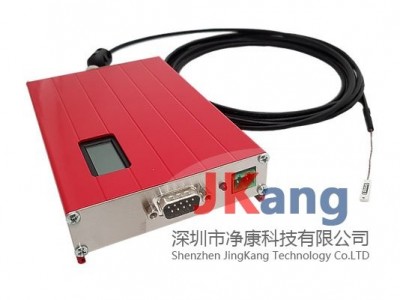

HPCS 模拟校正霍尔探头,Group3 HPCS探头详细介绍：
HPCS 模拟校正霍尔探头,Group3 HPCS探头
Group3,Group3校正探头,HPCS探头,Group3探头,Group3 HPCS,Group3 HPCS探头,Group3 HPCS霍尔探头
模拟校正霍尔探头，可选择高达 2.2 特斯拉的最大场。
HPCS 模拟探头可以配备封装的霍尔传感器或安装在标准 PCB 中。
探头具有200khz的快速响应速度。
精度为满量程的 ±0.02% + 场的 0.01% +0.00002 特斯拉，最高可达 10khz。
HPCS 模拟校正霍尔探头,Group3 HPCS探头产品特征：
校正线性和温度
精确到 0.02% ,10°C 至 50°C
可校准至 2.2 特斯拉
带或不带显示器
封装或 PCB 中的探针头
最小标准电缆长度 2 米
不包括电源
HPCS 模拟校正霍尔探头,Group3 HPCS探头技术参数：
探测
封装的霍尔传感器^ h EAD
环氧树脂封装的陶瓷基板
长度：14mm – 见单独的图表
横截面：2.0mm 厚（在场方向）x 5mm 宽。
传感器位置：距离探头自由端1.5mm
电缆长度：最少 2.0 米，最多 30 米 (由客户指定 ）
当场矢量进入环氧树脂侧时，极性输出为正
探测
PCB 样式 - 探针头
环氧玻璃层压板（标准pcb材料）
长度：从电缆应力消除装置到霍尔传感器 100 毫米（最小）
横截面：1.6mm 厚（在场方向）x 10mm 宽。
传感器位置：距离探头自由端2.5mm
电缆长度：最少 2 米，最多 30 米 米（由客户指定）
极性：当场矢量进入探头平面时输出为正
完全校正的操作条件
磁场：型号代码中指定的双极磁场范围
温度：10℃至50 º Ç
输出
电压：型号代码中指定的双极性输出范围
精度： ±（满量程的 0.02% + 场的 0.01% +0.00002）特斯拉
± 1% 大约 10kHz 以上的场分量
带宽（小信号）：0 到 >200kHz（-3dB 点）
带宽（全输出）：0 到 35kHz 正弦波（20 伏峰值到
峰值 输出）
压摆率：>2V/ m s
噪声水平：< 1mV pp（带宽 0 至 10kHz，
>0.5T 满 量程）
输出阻抗 < 10 Ω
输出负载 2 k Ω min.
电源输入要求
24V 标称交流或直流
红色 LED 电源指示灯
AC：最大 28V，最小 17V，标称 3VA
直流：最大 36V，最小 20V，标称 2W。
红色 LED 指示“开机”
过温输出
光耦隔离集电极和发射极，
