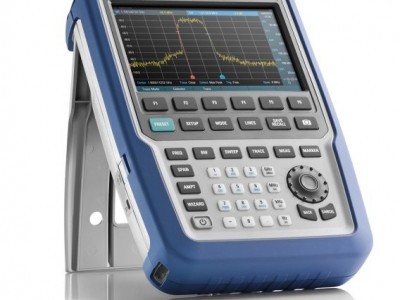

FPH频谱分析仪,Rohde & Schwarz SpectrumRider FPH手持式频谱分析仪详细介绍：
具有很高的射频性能,仪表可通过WiFi链接,触摸屏,适合外场使用。
Rohde & Schwarz SpectrumRider FPH手持式频谱分析仪是一款功能多样、易于操作的仪器，在设计上兼具坚固与美观两个方面。标配分析仪的频率范围是5 kHz到2 GHz。其频率上限可通过密钥轻松扩展到3 GHz或4 GHz。
以实惠的价格提供德国设计的性能和符合人体工程学的设计。凭借出色的RF性能，它可以捕获低至–163 dBm的DANL的微弱信号。便携式R＆S®SpectrumRider FPH重量仅为2.5千克，电池可持续使用6个小时以上。随时随地以合理的价格进行测量。
FPH频谱分析仪,Rohde & Schwarz SpectrumRider FPH手持式频谱分析仪产品特点：
频率范围5 kHz到2/3/4 GHz；可通过密钥升级
射频性能稳定
现场使用的理想之选：8小时电池续航时间，2.5 kg (5.5 lb)重，背光键盘，启动时间短，防反光显示屏，体型小巧，外壳坚固
大型彩色显示屏，可使用触控及手势操作
支持测量预定义、提高测量速度以及避免出错的测量向导
用于航空航天及国防、无线通信、广播、无委和教育等各个行业的功能和选件
通过密钥可轻松且经济地升级所有选件
应用
轻便、小巧且电池续航时间长
范围广泛的配件
针对户外使用设计的防反光显示屏和背光键盘
外壳坚固，符合MIL-PRF-28800F 2级标准
适用于实验室诊断的稳定射频性能
如配备选件-近场探针可进行EMI调试
可像智能手机一样在触控屏上使用手势操作，易于操作
配置概况菜单
使用信道表设置频率
FPH频谱分析仪,Rohde & Schwarz SpectrumRider FPH手持式频谱分析仪产品参数：
|
频率 |
||
|
频率范围 |
标配 |
5 kHz to 2 GHz |
|
FPH-B3 |
5 kHz to 3 GHz |
|
|
FPH-B3+B4 |
5 kHz to 4 GHz |
|
|
频率分辨率 |
1 Hz |
|
|
分辨率带宽 |
1 Hz to 3 MHz in 1/3 sequence |
|
|
相位噪声 |
f = 500 MHz |
|
|
30 kHz |
< –88 dBc(1 Hz), typ. –95 dBc(1 Hz) |
|
|
100 kHz |
< –98 dBc(1 Hz), typ.–105 dBc(1 Hz) |
|
|
1 MHz |
< –118 dBc(1 Hz), typ. –125 dBc(1 Hz) |
|
|
显示的平均噪声电平 |
0 dB RF attenuation, 50 Ω termination, RBW = 100 Hz, VBW = 10 Hz, sample detector, log scaling, tracking generator off, normalized to 1 Hz |
|
|
frequency |
preamplifier = off |
|
|
1 MHz to 10 MHz |
< –135 dBm, typ. –142 dBm |
|
|
10 MHz to 1 GHz |
< –142 dBm, typ. –146 dBm |
|
|
1 GHz to 4 GHz |
< –140 dBm, typ. –144 dBm |
|
|
frequency |
preamplifier = on |
|
|
1 MHz to 10 MHz |
< –150 dBm, typ. –160 dBm |
|
|
10 MHz to 3 GHz |
< –158 dBm, typ. –163 dBm |
|
|
3 GHz to 4 GHz |
< –156 dBm, typ. –161 dBm |
|
|
IP3 |
intermodulation-free dynamic range, signal level 2 × –20 dBm, RF attenuation = 0 dB, RF preamplifier = off |
|
|
f = 1 GHz |
+7 dBm (meas.) |
|
|
f = 2.4 GHz |
+10 dBm (meas.) |
|
|
总测量不确定度 |
95 % confidence level, +20 °C to +30 °C, SNR > 16 dB, 0 dB to –50 dB below reference level, RF attenuation auto |
|
|
10MHz ≤ f ≤ 4GHz |
< 1.25 dB, typ. 0.5 dB |
|
|
电池 |
||
|
容量 |
HA-Z306 |
72 Wh |
|
电压 |
11.25 V |
|
|
使用时间 |
HA-Z306 |
8小时 |
|
大小 |
W × H × D |
202 mm × 294 mm × 76 mm |
|
重量 |
2.5Kg |
|
订货信息：
|
型号 |
订货号 |
功能描述 |
|
FPH |
1321.1111.02 |
主机：手持式频谱分析仪 5kHz ~ 2GHz |
|
FPH-DCV |
0240.2193.10 |
FPH的校准数据 |
|
FPH-B3 |
1321.0667.02 |
主机频率从2GHz升级到3GHz |
|
FPH-B4 |
1321.0673.02 |
主机频率从3GHz升级到4GHz（需要配FPH-B3） |
|
FPH-B22 |
1321.0680.02 |
前置放大器 |
|
FPH-K7 |
1321.0696.02 |
AM/FM分析功能 |
|
FPH-K9 |
1321.0709.02 |
功率探头测试功能 |
|
FPH-K15 |
1321.0715.02 |
干扰测试功能 |
|
FPH-K16 |
1321.0615.02 |
信号强弱地域分布测试功能 |
|
FPH-K19 |
1321.0721.02 |
信道功率测量功能 |
|
FPH-K29 |
1321.0738.02 |
脉冲测量功能 |
|
FPH-K43 |
1321.0621.02 |
接收机模式和信道扫描测试功能 |
|
HA-Z301 |
1321.1386.02 |
额外的适配器 |
|
HA-Z302 |
1321.1340.02 |
车载充电器 |
|
HA-Z303 |
1321.1328.02 |
电池充电器 |
|
HA-Z306 |
1321.1334.02 |
额外的锂电池，6.4安时 |
|
HA-Z340 |
1321.1392.02 |
GPS天线 |
|
HA-Z350 |
1321.1405.02 |
700MHz-4GHz对数周期天线 |
|
HA-Z900 |
1328.6283.02 |
824MHz-960MHz八木天线 |
|
HA-Z220 |
1309.6175.00 |
便携包 |
