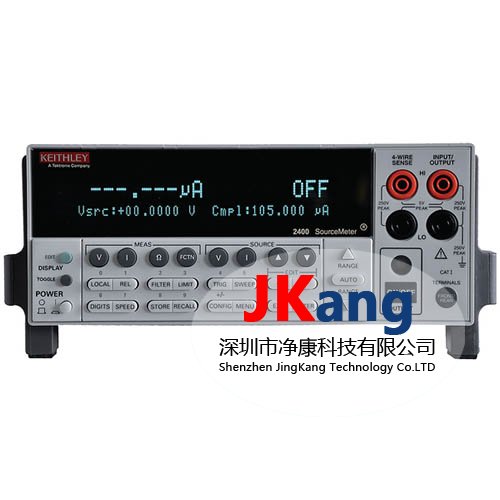

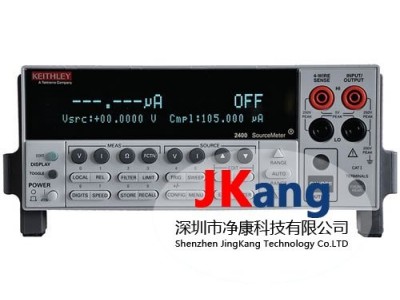

吉时利2400系列数字源表

吉时利2400系列数字源表，Keithley 2400数字源表详细介绍：

吉时利2400系列数字源表，Keithley 2400数字源表系列专用于要求紧密结合源和测量 的测试应用。全部数字源表型号都提供精密电压源和电 流源以及测量功能。每款数字源表既是高度稳定的直流 电源也是真仪器级的6位半万用表。此电源的特性包括 低噪声、精密和回读。此万用表的功能包括可重复性高 和低噪声。最终形成了紧凑、单通道、直流参数测试仪。 在工作时，这些仪器能用作电压源、电流源、电压表、电 流表和欧姆表。通信、半导体、计算机、汽车和医疗行业 的组件和模块制造商会发现吉时利数字源表是适于特 性分析和生产测试等广泛应用的重要源表。

吉时利2400系列数字源表，Keithley 2400数字源表有以下型号可选：

Keithley 2401数字源表

Keithley 2450 数字源表

Keithley 2400 数字源表

Keithley 2460 数字源表

Keithley 2420 数字源表

Keithley 2410 数字源表

Keithley 2461 数字源表

Keithley 2470 数字源表

Keithley 2440数字源表

吉时利2400系列数字源表，Keithley 2400数字源表主要特性：

    集5台仪器的功能于一体（IV源、IVR 测量）

    6种模式：20W~100W直流、1000W脉冲、1100V至1μV、10A至10pA

    源和阱（4象限）工作

    0.012%基础测量精度（6位半分辨率）

    2线、4线和6线远程电压源和测量感测

    1700读数/秒（4位半分辨率），通过GPIB

    通过/失效比较器用于快速排序/分选

    提供高速感测线接触检查功能

    可编程DIO端口用于自动化/处理程序/探针控制

    标准SCPI GPIB、RS232和吉时利触发链路接口

    吉时利LabTracer 2.0版I-V曲线跟踪应用软件（下载）

吉时利2400系列数字源表，Keithley 2400数字源表典型应用

设备：

    分立半导体器件

    无源器件

    瞬变抑制器件

    IC、RFIC、MMIC

    激光二极管、激光二极管模块、LED、光检测器

    电路保护器件：TVS、MOV、保险丝等

    气袋

    连接器、开关、继电器

测试：

    漏电

    低电压/电阻

    LIV

    IDDQ

    I-V特性分析

    隔离和印制线电阻

    温度系数

    正向电压、反向击穿、漏电流

    直流参数测试

    直流电源

    HIPOT

    绝缘耐压测试序列举例

紧凑集成仪器的优点

通过在单台装置中连接源和测量电路，这些仪器能 提供多种优于单独的源和测量仪器构建的系统。例如， 它们极大地缩短了测试站开发，建立和维护所需的时 间，同时降低了购买系统的整体成本。通过去除与使用 多台仪器相关的复杂同步和连接问题，它们简化了测试 过程本身。而且，紧凑的半机架尺寸节省了测试架或测试台的宝贵“空间”。

集5种仪器功能于一体（IV源、IVR测量）

源测量仪器的精密耦合特点相对分立仪器具有许多优点。例如，它具有更短的测试时 间，通过减少GPIB的流量并简化了远程编程接口。它还保护被测设备在偶尔过载、热失控 等情况下不被损坏。电流源和电压源都可设置回读使器件测量完整性最大化。如果回读 达到可编程容限的极限，那么该源就被钳位在此极限，从而提供错误保护。

I-V特性分析

所有数字源表均提供4象限工作。工作在第1和第3象限时，作为电源向负载输出 功率。工作在第2和第4象限时，作为阱（负载）吸收能量。在源或阱工作期间都能测 量电压、电流和电阻。

吉时利2400系列数字源表，Keithley 2400数字源表选型表：

SAG: Keithley 2400,Keithley 2401,Keithley 2450,Keithley 2460,Keithley 2420,Keithley 2410,Keithley 2461,Keithley 2470,Keithley 2440
