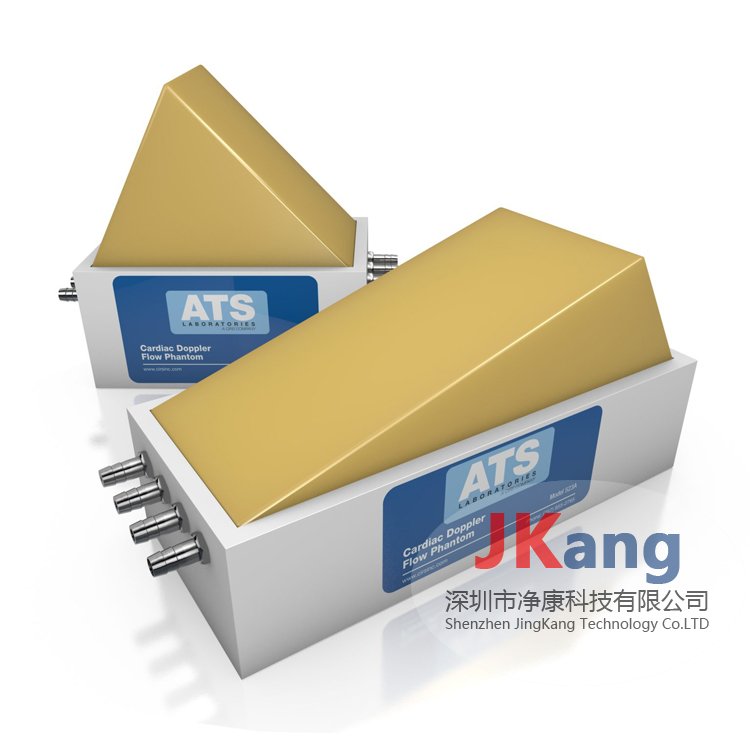

ATS 523/523A心脏多普勒血流模体

ATS 523/523A心脏多普勒血流模体,ATS 523/523A模体详细介绍：

ATS 523/523A心脏多普勒血流模体,ATS 523/523A模体包含四个不同直径（通常为2,4,6和8mm直径）的流道，模拟深度心脏和腹部血管的脉管系统。两个固定角度的扫描表面保持声束与ATS 707型多普勒测试液体流过幻影之间的角度不变。

ATS 523＆523A心脏多普勒超声模体产品规格

ATS 523/523A心脏多普勒血流模体,ATS 523/523A模体

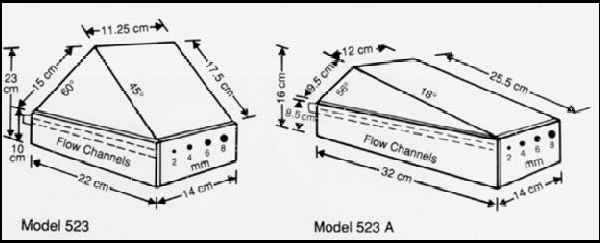

外形尺寸：22 x 14 x 10厘米扫描表面：2扫描表面尺寸：17.5x11.25cm @ 45°扫描表面尺寸：15x11.25cm @ 60°最大流体压力：15 psi（1.05 Kg / cm）连接器：不锈钢软管倒钩重量：6.1 Kg组织模仿材料：聚氨酯橡胶凝固点：<-40°C熔点：> 100°C衰减系数：0.5 dB / cm / MHz±5.0％声速：1450 m / s±在23°时为1.0％

流道

类型圆形通道数4直径2,4,6,8 mm扫描表面深度5.0-16.0cm 45°扫描表面深度5.0-18.0cm @ 60°



ATS 523A心脏多普勒超声模体

外形尺寸：32 x 14 x 8.5cm扫描表面：2扫描表面尺寸：25.5x12.0cm @ 18°扫描表面尺寸：9.5x12.0cm @ 56°最大流体压力：15 psi（1.05 Kg / cm）连接器：不锈钢软管倒钩重量：6.9 Kg组织模仿材料：聚氨酯橡胶凝固点：<-40°C熔点：> 100°C衰减系数：0.5 dB / cm / MHz±5.0％声速：1450 m / s ±23％

流量通道

类型：圆形通道数量：4个直径：2,4,6,8 mm扫描表面深度：3.0-11.0cm @ 18°扫描表面深度：4.0-17.0cm @ 56°

使用ATS 523和523A模型进行的关键测试：

与769型多普勒流量泵配合使用时，可执行以下测试：

• 用途

• 质量保证

• 日常临床表现

• 正式流程制造

• 最终质量保证检查

• 研究和发展

• 教学

•
