TO16低对比度细节检测模体

TO16低对比度细节检测模体,Leeds TO16模体,TO20模体详细介绍：

TO16低对比度细节检测模体特点：
1、低对比度细节模体用于快速定量检测影像成像质量，可以用于X射线放射影像系统和CR系统；
2、这些测试对象旨在快速定量评估图像质量。 结果可以绘制在阈值检测指数曲线上。
TO16低对比度细节检测模体符合新WS标准


TO16低对比度细节检测模体技术参数：
直径250mm，厚度10mm
圆板中有12组不同细节点，每组中有12个不同直径的细节点，直径从0.25m到11mm
144个细节点的对比度范围从0.0014到0.924（在75kV和1.5mm铜滤过的条下）
144个细节（12×12对比细节）
尺寸范围11mm至0.25mm
对比度范围0.0014至0.924 （在75kV，1.5mm Cu过滤条件下）











TO系列对比度细节模体专为图像质量的快速定量评估而设计。评估结果可以绘制在阈值探测指标曲线上。TO 16型对比度细节模体应用于计算机数字X线摄影系统上。每个细节规格上分布有12个对比度检测图样。

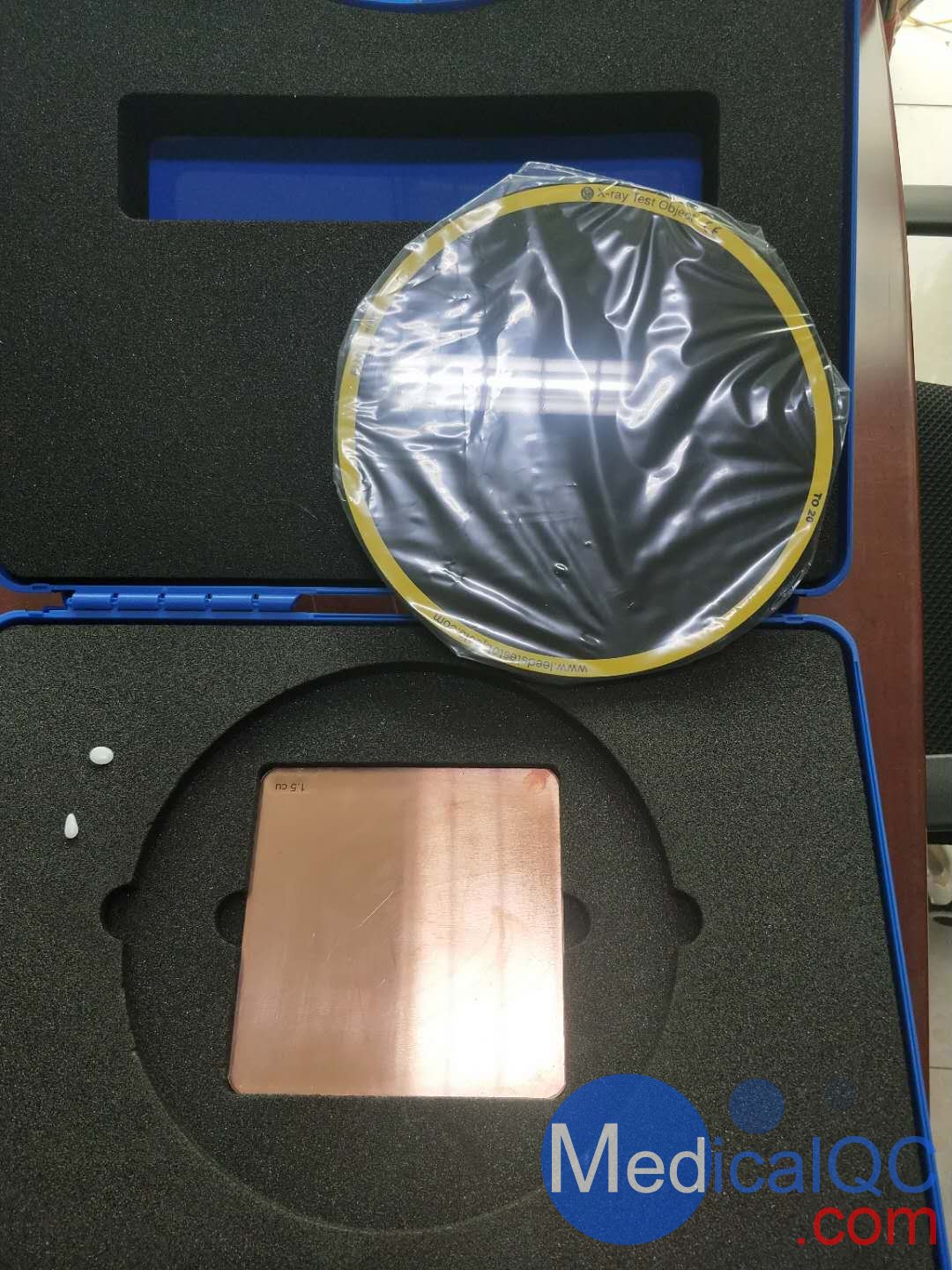

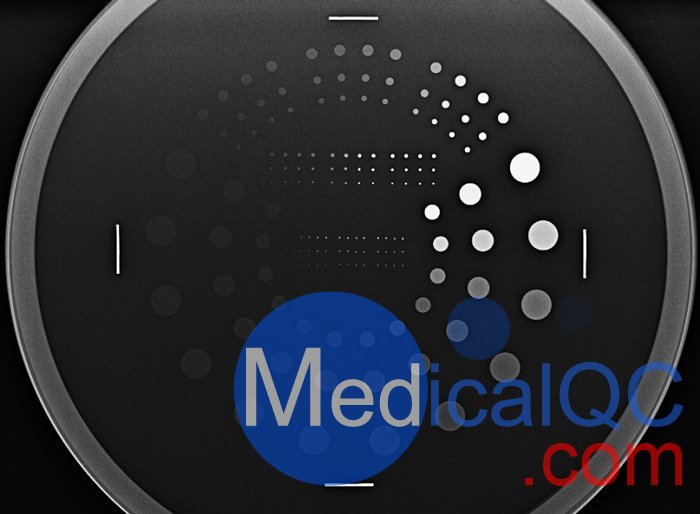

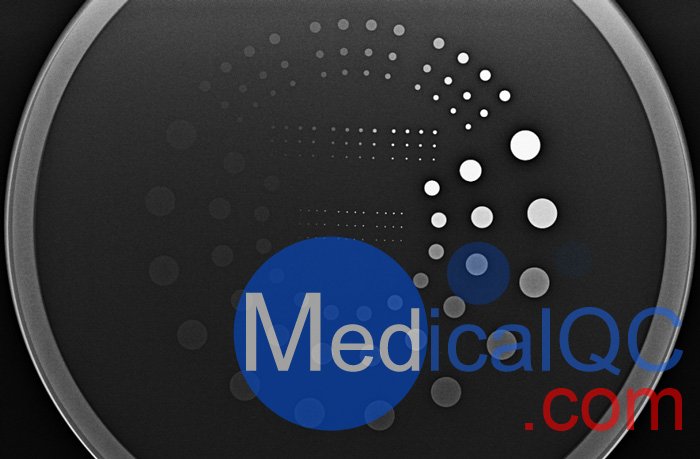

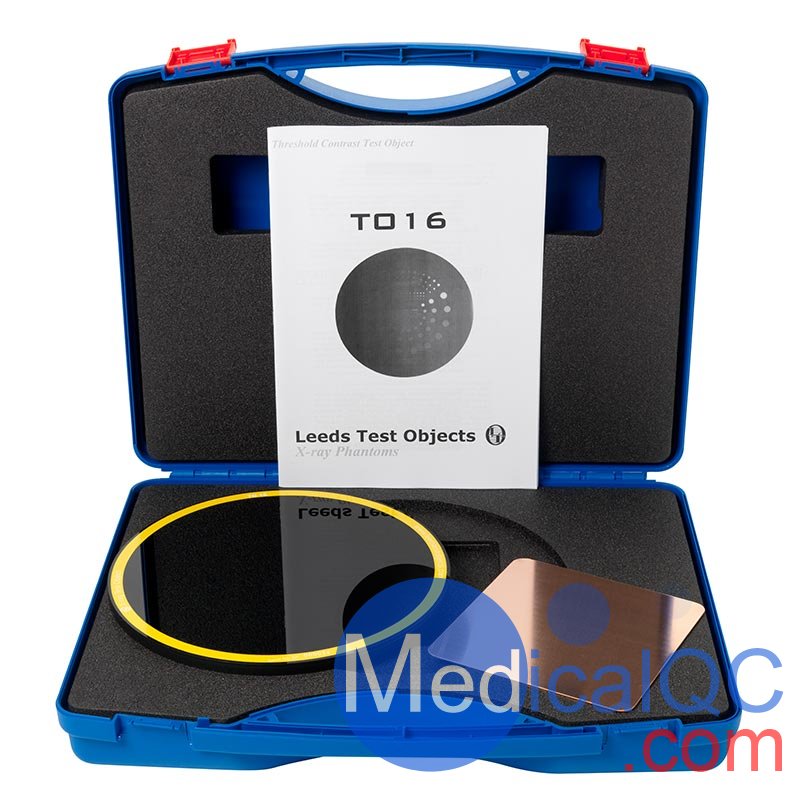

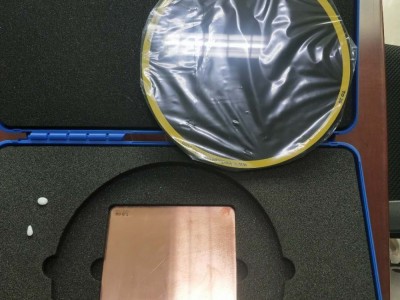

Leeds TO16模体是厚10mm, 直径250mm的圆板，可显示包括144个圆形可探测细节，分12组，每组包含不同细节直径，同一直径对应12个对比度，不同射线能量由不同对比度。
144组可探测细节(12组*12个对比度)
直径范围：11.1mm 至 0.25mm
对比度范围：0.0014至0.924 (75kV、1.5mm铜滤片条件下)

随着技术的发展，直接数字化成像系统(DR)在临床已经得到很大的普及，相比较屏片系统，一台调试较好的DR设备具有较高的曝光宽容度和检测量子效率(DQE)，而且通过改善探测器的DQE可以达到提高图像质量和降低病人剂量的双赢。DR设备通常具有受检者剂量计算功能，但其图像质量情况却很难定量和定性地评价，TO 16模体是为评价DR设备阈值对比度细节探测能力(TCDD)而设计的模体，进而反应该系统的信噪比和低对比度分辨力，医院技师和质量控制人员定期对TCDD进行检测，结合剂量情况，可对DR设备整体性能作出综合评价。
医院技师和质控人员定期用TO 16模体测试数字成像系统的TCDD，可以即定量又定性的分析评价低对比度分辨力，再结合数字成像系统本身提供的受检者的剂量情况，可以综合评价成像系统的性能，以保证系统始终处于较好的工作状态。
L医院技师和质控人员定期用 Leeds TO16 模体测试数字成像系统的TCDD， 可以即定量又定性的分析评价低对比度分辨力， 再结合数字成像系统本身提供 的受检者剂量情况， 可以综合评价成像系统的性能，以保证系统始终处于较好的工作状态。


Leeds To20模体与Leeds TO16模体相似，两种检测器件(模体)均为一个直径250mm和厚度10mm的圆形板，板中有12组不同细节尺寸排列，每个有12个直径相同的细节，12组的细节直径尺寸从0.25mm到11mm的变化范围，共有144个细节得到从0.0014到0.924(在75kV和1.5mm铜滤过条件下)12组不同对比度范围。

两种检测器件均可以提供60、65、70和80kV在1.5mm铜滤过条件下获取的影像12组不同对比度范围值。其最终测量结果可显示一个阈值探测指数曲线图。

TO系列对比度细节模体专为图像质量的快速定量评估而设计。评估结果可以绘制在阈值探测指标曲线上。

TO 20型对比度细节模体应用于数字X射线透摄、CR及DR系统。每个细节规格上分布有12个对比度检测图样。
