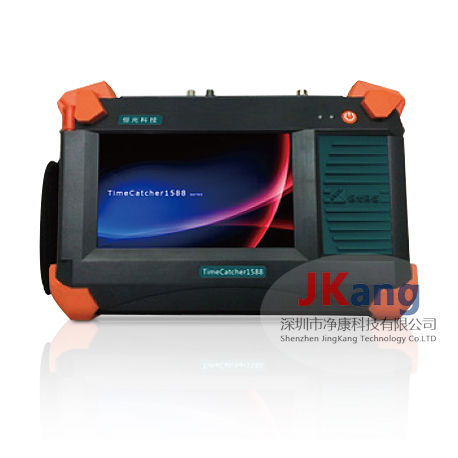

TimeCatcher 1588时间分析仪

TimeCatcher1588时间捕捉器,1588时间同步测试仪,1588时间分析仪产品介绍：

TimeCatcher1588时间捕捉器,1588时间同步测试仪是一款专门为通信行业的精确时间系统而设计的便携式专业时间同步测试仪，集时间测试、时钟测试、仿真测试等多功能于一体，可用来测试、分析通信行业各类时间、时钟系统，广泛应用于运营商网络开通、验收、维护及科研、生产等领域。



TimeCatcher1588时间捕捉器,1588时间同步测试仪,1588时间分析仪产品特点：

• TOD报文实时显示，TOD偏差实时显示

• 精密测量IEEE1588v2时间同步系统，或基于SyncE的时钟同步系统

• 内置铷原子钟、GPS/BD接收器，可以复现高精度UTC时间及产生高精度的时钟，作为测试基准

• 选择GPS定位系统铷原子钟连续测试至少3小时，适用于室内或用户没有GPS定位系统天线环境的地方

• 摄影测量即时捕捉、分析、存储、PTP同步过程实时显示

• 作为辅助时间服务器使用，可以使用仪表输出的1PPS+TOD或PTP信号，向系统注入时间信息

• 提供2.048兆赫、2.048兆位/秒精度的外部时钟输入接口

• 支持长时间连续测试，统计分析时间同步和时钟同步的长期漂移性能，计算TDEV实时抓屏功能，随时可以图片方式保存实时测试结果

• 支持测试结果存储及数据回放功能

• 通过USB接口，将测试数据导出，在PC上进行测量结果整理、归档、分析丰富的系统信息查询功能，如卫星状态、铷钟状态、存储空间、温度信息等

• 支持关联测试功能，PTP和TOD同时测试

• 支持多进程并行测试，支持手动、自动和定时测试，操作更加人性化

TimeCatcher1588时间捕捉器,1588时间同步测试仪,1588时间分析仪产品参数：

内置GPS接收机: L1频段   C/A码50通道，L1频点1575MHz

               1 PPS精度  15 ns

内置BD接收机: 北斗B1  24通道，B1频点1561MHz

              1 PPS 精度  30ns

铷原子钟精度: 5X10-11

高精度锁定时间: 55min

频率测量精度: ±1×10-10

管理接口:  Console、USB、以太网口

时钟测试接口:

             2.048MHz   TTL、G.703

             2.048Mbps   G.703

             10MHz       TTL

             SyncE       10/100/1000 base-T、100base-FX、1000base-FX

电池: 锂离子聚合物电池，连续工作6小时（典型应用）

输入电压: 16V/8A DC

液晶屏: 7英寸TFT触摸屏，分辨率800x480

工作温度: 0℃～50℃

贮存温度: -20℃～60℃

湿度: 0%～95% 非凝结

重量: 约2kg（含锂电池）

时间测试接口:

             1PPS          TTL、空接点

             1PPM/1PPH     TTL

             TOD           RS422

             PTP        10/100/1000 base-T、100base-FX、1000base-FX、IEEE802.3    IPV4（单播、组播模式）

             NTP        10/100/1000 base-T、100base-FX、1000base-FX

             IRIG-B     光纤、DCLS

             串口时间报文    RS485、RS232

             DCF77         TTL
