DPR300 脉冲接收发生器,JSR DPR300超声波脉冲发生接收器详细介绍：
DPR300 脉冲接收发生器,JSR DPR300超声波脉冲发生接收器具有广泛的可调性，包括接收器增益、高通和低通滤波器截止频率、脉冲能量、脉冲幅度、传感器阻尼、脉冲回波或通过模式选择、脉冲重复率 (PRF) 和脉冲发生器- 触发源选择。广泛的 DPR300 功能使性能能够在广泛的应用中得到优化。
DPR300 脉冲发生器,JSR DPR300超声波脉冲发射接收器特征：
PC 控制和/或手动控制
具有 35 MHz、50 MHz 和 60 MHz 接收器的型号
带标准或高压脉冲发生器的型号
接收器增益范围为 -13 至 +66 dB（80 dB 范围）
16 个可选的传感器阻尼值
6 个可选高通和 6 个可选低通滤波器值
可选择的脉冲能量和脉冲幅度
可选择的低和高脉冲发生器阻抗
49 µVp-p 输入参考的接收器噪声电平（35 MHz 接收器）
适用于 Windows 7 和 10（32 和 64 位版本）的 JSR Dot Net 控制面板软件和软件开发工具包 (SDK)
发射器Pulser
| 脉冲类型Pulse Type | 负尖峰脉冲 Negative spike pulse |
| 下降时间Fall Time | 小于5ns(10%-90%) |
| 脉冲幅度Pulse Amplitude | 100V-475V（最高900V可选） |
| 脉冲宽度Pulse Duration | 10-70ns(FWHM@50Ω) |
| 脉冲能量Pulse Energy | 4档可选 |
| 脉冲阻抗Pulse Impedance | 高低可选 |
| 阻尼设置Damping | |
| 工作模式Mode | 脉冲回波模式（Pulse-Echo）、穿透模式(Through Transmission) |
| 80dB@10MHz | |
| 同步输出Sync Output | 最大+5V |
| 触发信号Trigger Source | 内部或外部信号，外部信号3-5V |
接收器Receiver
| 增益Gain | -13 to 66dB，1dB步长 |
| 带宽Bandwidth(-3dB) | 1KHz-35MHz(1KHz-50MHz可选) |
| 相位Phase | 0度（noninverting非反向） |
| 输入阻抗Input Impedance | 输入阻抗Input Impedance |
| 输出阻抗Output Impedance | 50Ω |
| 高通滤波High Pass Filter | 1.0、2.5、5.0、7.5、12.5MHz |
| 低通滤波Low Pass Filter | |
| 噪声Noise | |
| 最大输出信号 | ±1Vp-p@50Ω |
主 机
| 输入电源AC Input | 100-240VAC，50-60Hz，30W |
| 操作温度Operation Temp | 0-50℃ |
| 主机尺寸Dimension | 宽216x高89x深305mm |
| 主机重量Weight | 4.54Kg |

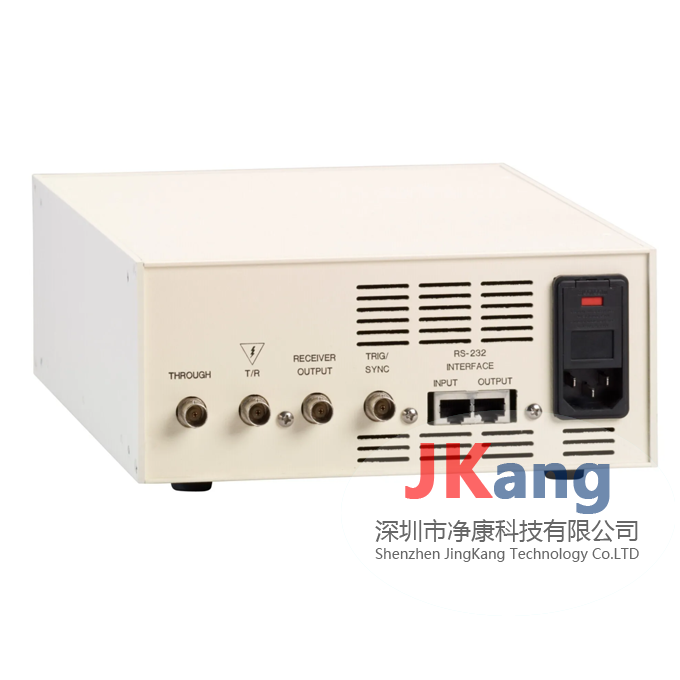

| 计算机接口PC Interface | RS-232,RJ45 8-conductor cable |
| 软件Software | 带控制软件，且用户可开发 |
DPR300 可以在出厂时配置：

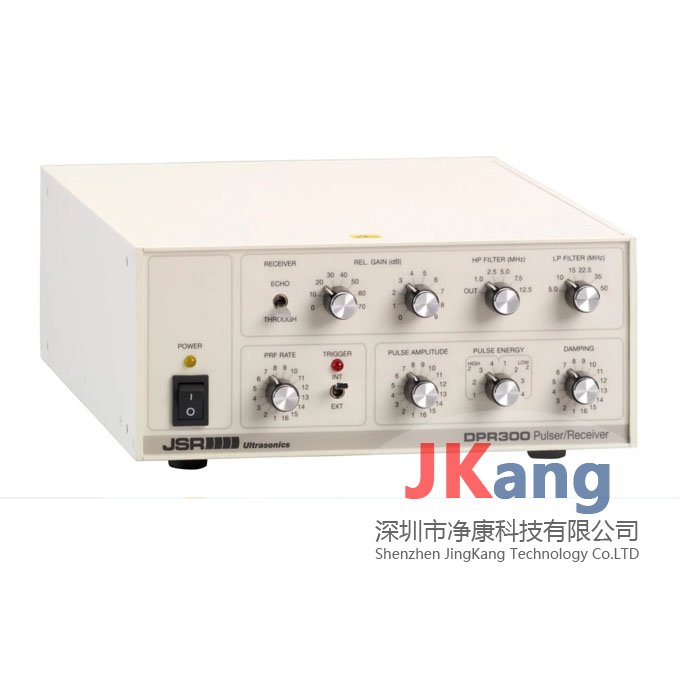

手动控制、PC 控制或手动和 PC 控制。
可调节的 100 V 至 475 V 脉冲发生器电源，适用于大多数常规应用。
可调 100 V 至 900 V 脉冲发生器电源，适用于需要更高脉冲能量的应用。
DPR300 包括用于 Windows 的独立 JSR Dot Net 控制面板软件，软件开发人员工具包 (SDK) 使软件开发人员能够创建自定义 Windows 应用程序。
多台 DPR300 可以通过一台计算机使用单元与单元之间的菊花链连接进行控制。DPR500 装置可以成为此菊花链的一部分。
DPR300 已用于广泛的无损评估 (NDE) 应用，包括超声换能器和电致伸缩换能器，用于评估涡轮和飞机发动机部件、扫描声学显微镜、测厚、钢厂钣金制造的质量控制、管道和焊缝检测、超声研究、层压材料检测、材料分析和检测、超声成像和测量系统以及换能器评估。
DPR300配置：
DPR300-XVVV-BW
X 控制选项。D 为数字控制，M 为手动控制，B 为数字和手动控制。
VVV 最大可用脉冲发生器电源电压。475 或 900 伏
BW 带宽选项。35、50 或 60 MHz。
例子：
DPR300-M475-50（手动控制，475V脉冲电源，50MHz接收带宽
