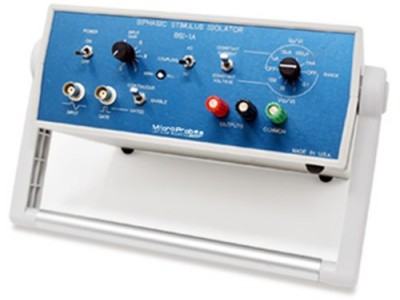

BSI-1A电刺激器

BSI-1A双相激励隔离器,BSI-1A电刺激器由电池供电，采用优化的封装设计隔离激励信号。

该仪器是真正的线性，可将从 0 到正负 10 伏的任何波形转换为恒流或恒压激励。

BSI-1A双相激励隔离器, 电刺激器具有 ±100 纳安至 ±10 毫安的恒定电流范围，顺从电压高达 ± 125 伏，恒定电压范围为 0 至 ±125 伏。

前面板的四位量程开关为选择精确的激励幅度提供了最佳分辨率。

经过校准的前面板控制旋钮允许调查人员应用输入信号电平，然后可以对其进行衰减以提供连续可调的输出电平。

提供了一个单独的输出插孔，用于监控通过电极的电流水平，因此无需在电极上建立连接，否则可能会中断激励电流路径。

该电刺激器是一款便携式仪器，带有可调节的手柄，便于放置在制剂附近。它是 BPG-1P 双相脉冲发生器的理想匹配。

BSI-1A双相激励隔离器,BSI-1A电刺激器技术参数：

恒流 ±100 nA 至 ±10 mA

恒压 0 至 ±125 伏

输入阻抗 10 kOhms

线性 1% （输入/输出）

噪声<0.5% 的全输出范围

恒流模式下的顺从电压 ±125 伏

恒压模式下的最大输出电流 ±25毫安

隔离 通过 1pF 电容耦合

输出对地阻抗 1011欧姆分流 10 pf

输出阻抗<0.05 欧姆，负载高达 ± 10 mA

输入电压范围 0 至 ±10 伏（可接受任何波形）

范围调整 4 位置开关和校准输入衰减器旋钮 （0-1.0）

上升时间 2 微秒，源阻抗为 1 МΩ

压摆率 每微秒 5 伏

电流监视器输出 1毫伏/微安

电源 （4） 9 伏锂电池 （Ultralife #U9VL），（预期寿命大于 100 小时）， （6） 3.6 伏 C 电池

BSI-1A是线性输出器件，因此，它比脉冲型输出器件使用更多的电流。

输出放大器级即使在不施加信号时也会消耗 2.2 毫安。这意味着高压电池将在没有信号的情况下连续运行 81 小时。

不使用时请务必关闭设备
