SmartLab 1140呼吸数据采集系统,SmartLab数据采集系统特点：

• 基座单元最多可容纳4个传感器模块

• 压差传感器模块，全量程范围从2 cmH2O到350 cmH2O

• 用于气压或高度补偿的绝对压力传感器模块

• 每个传感器模块最多有5个校准表

• + 5或+ 10 VDC模拟输入模块

• 两个RS-232串行端口，用于连接血氧计和二氧化碳传感器

• 可选配内置氧气浓度传感器

• 内部温湿度和外部温度传感器。

• 和所有的汉斯·鲁道夫·普尼玛塔一起工作

• 计算潮气量和几个呼吸参数从流量和气道压力信号

• 通过USB或无线连接传输的数据

• 高达8个数据通道，最高200赫兹

• 8个TTL数字输出和4个数字输入

• 数字输出可以在测量值上触发

• 当触发事件发生时，可以显示和保存测量值和计算值

• 多达8个图形实时波形显示

• 每个图最多可以显示3个值

• 趋势图，用于显示变化较慢的数据

• XY图形用于循环图

• 保存和召回不同配置的设置

• 记录和回放数据

• 将测量和计算的数据流保存到文本文件中，以便记录和进一步分析

• 手动和自动标记放置在图形和文件中

• 每次呼吸将选择的数据写入一个文件

• 可选模拟输出模块，有4个输出

• 每个图上都有两个游标，用于测量某一点的值和两点之间的差值

• 使用校准注射器校准肺功能的软件

• 尺寸:4.5英寸高×10.5英寸深×10英寸宽(仅限附件)

• 体重5到6磅。(2.2至2.7千克)，取决于安装的选项

• 可用于自定义软件和硬件的服务

• 需要一台运行Windows™7、8.1或10、i5或更好的CPU和显卡的计算机

SmartLab 1140呼吸数据采集系统,SmartLab数据采集系统是带有气敏传感器和二氧化碳传感器的智能实验室设备

带有Insight™软件的SmartLabTM仪器系统是一个灵活的测量系统，用于测量呼吸信号。它是一个模块化的系统，可以配置为各种电压测量。基本模块由一个主系统电路板组成，它最多可以接受四个传感器模块或模拟输入模块。它也有输入Nonin xPod血氧计，Masimo IRMA二氧化碳浓度传感器在线和侧流模型和温度传感器。一个可选的内部氧浓度传感器也是可用的。具有8个输出和4个输入的数字I/O端口可以连接到一个阀门控制器或其他可以接受TTL电平数字信号的设备上。一个可选的模拟输出模块可用于重传最多4个测量值或计算值。
目前可用的传感器模块包括用于Hans Rudolph, inc.公司气袋的压力传感器、用于气道压力的压力传感器和用于气压或高度测量的绝对压力传感器。电压输入模块可用于测量来自其他设备的模拟信号。包括一个内部温度和湿度传感器和一个外部温度传感器是可选的。其他模块将在未来发布。如果需要，可以开发定制设计的模块。传感器发货校准，并可以安装在现场需要。每个传感器模块最多可容纳5个校准文件。如果用一个气垫船来测量流量的传感器，它可以被校准为与几个气垫船一起工作，每个气垫船都有一个独特的校准。该软件允许用户选择用于当前设置的校准表。

Insight™软件示例波形显示
数据通过USB连接或无线射频连接传输到PC。最多可传输8个数据信号，采样率可达200hz。PC软件将显示数据最多8个图形，每个图形最多3个信号。趋势图还可以配置为显示较慢的数据信号或较长时间内的计算值。XY图形用于显示诸如流体循环之类的图形。根据所测信号的类型，可以测量几个计算参数，也可以绘制成图。对于流量信号，计算呼吸率，即:E比，潮气量，峰值流量和估计泄漏是一些参数的计算。流量信号可以根据气体成分、压力和温度进行校正。如果测量气道压力，然后计算压力参数，如峰值压力，平均气道压力，呼气末压力和其他。测量值和计算值可以保存到一个文本文件中以供进一步分析。传入的数据可以与设置信息一起保存在回放文件中，以便稍后可以回放数据。另一种文件类型是“从呼吸到呼吸”数据文件，该文件保存每个呼吸的选定参数。还有一个特性可以手动或在事件发生时在图形和文件中放置自定义标记。标记具有用户定义的文本，该文本与相关的信号一起放在图上，也放在数据文件中。可以将特定设置的所有设置保存到一个配置文件中，稍后可以收回该配置文件以复制该设置。

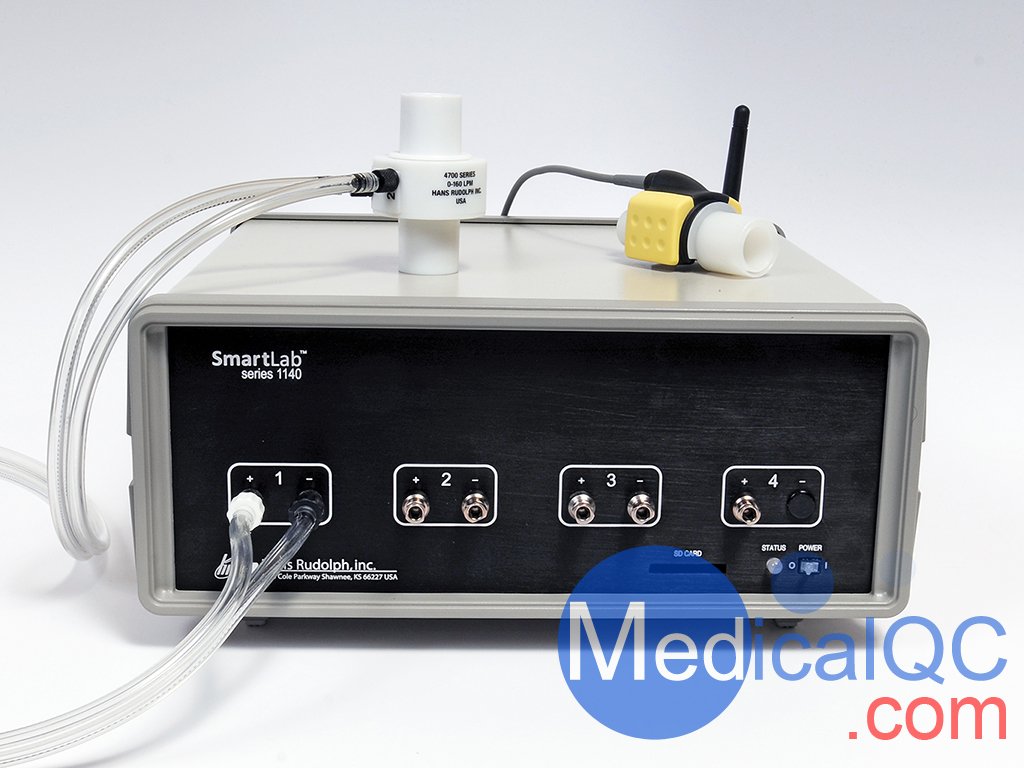

SmartLab 1140呼吸数据采集系统,SmartLab数据采集系统实物拍摄图：
