HANS RUDOLPH 1120流量模拟器

HANS RUDOLPH 1120流量模拟器，1120肺活量计检查波形发生器详细介绍：

HANS RUDOLPH 1120流量模拟器，1120肺活量计检查波形发生器特点：

•生产所有的ATS肺活量测量波形和峰值流量计波形

•肺量测定，稳态流动和连续呼吸波形模式

•生成用户定义波形的工具

•流量和压力信号的图形显示

•保存数据文件以供进一步分析

•内置压力传感器，用于测量被测设备的压降，±10 inH2O范围

内置压力传感器，可选配pneumotach流量计测量流量

•气压压力传感器和气缸压力传感器，用于校正压缩引起的流量

•16升/秒的流动能力。

•容量8.5升

•BTPS测试可选择加热和加湿

•需要115或230 VAC 50-60 Hz电源

•工作台台面尺寸，36英寸(91.5厘米)长，14英寸(35.5厘米)宽，7英寸(18厘米)高

（1）模拟ATS要求对肺量计和峰流速仪测试各种波形，测试仪器精确性

（2）可以自主设置波形

（3）实时显示全部测试波形

（4）含压力传感器，可在测试中同时测试压力变化

（5）选件BTPS可以模拟实际受试者呼吸情况，含加热选件避免水蒸气凝结

（6）含所有ATS的24个标准容量波形和26个流速波形测试

（7）测试流量可达到16L/S及以上

（8）测试容量可达到8.5L及以上

（9）主机尺寸≤ 91.5* 35.5* 18 CM

HANS RUDOLPH 1120流量模拟器，1120肺活量计检查波形发生器简介

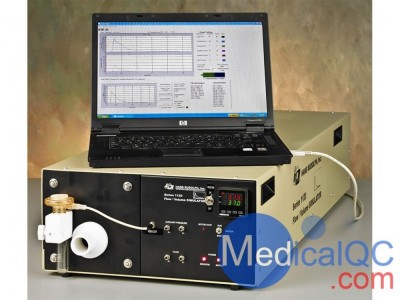

HANS RUDOLPH 1120流量模拟器，1120肺活量计检查波形发生器是一种伺服电机驱动的活塞泵，可用于检测肺功能产品和其他呼吸设备。它被设计用于产品开发和制造测试应用。流量/体积模拟器有三种工作模式。呼气波形模式用于使用ATS波形、峰值流量波形或自定义波形测试肺量仪。稳态流模式可用于在大流量范围内产生稳态流。该模式可用于流量计的测试和校准。呼吸波形模式可用于产生模拟呼吸的连续吸气/呼气流波形。所有的模式都提供了流量和压力信号的图形。在测试过程中收集的数据可以保存到一个文件中进行额外的分析。
内置压力传感器在测试过程中测量气压和气缸压力。压力数据用于校正气体压缩的计算流量。另一个差压传感器用于连接被测设备上或附近的压力水龙头。这个压力读数可以用来确定被测设备的流动阻力。一个可选的汉斯鲁道夫公司。气割可以连接到流量/体积模拟器的出口。提供了一个压力传感器来测量
气动仪上的压差，以便测量到的流量信号也能绘制成图并记录下来。
两个图形用于显示所收集的流量和压力数据。流量图可以显示根据活塞位置计算出的流量，从气泵测得的流量，以及从所需波形计算出的目标流量。压力图可以显示气缸压力和辅助压力信号。两个图形都可以动态缩放和平移，以允许用户放大和查看波形的特定部分或查看完整的波形。可以打印出图形。
肺量测定法测试
在呼气波形模式下，流量/容积模拟器将生成用于测试肺功能产品的所有ATS波形。可以使用提供的实用程序创建自定义波形。波形可以按比例放大或缩小，以调整不同流量和容量的波形。不同的活塞启动位置允许你改变内部容积。
峰值流量计测试
可以产生en13826定义的用于测试峰值流量计的波形。该模拟器已由德国联邦技术委员会(PTB)进行了测试。

在柏林获得了用于测试峰值流量计的认证。PTB是提供科学和技术服务的德国国家计量机构。

稳定流动
定常流态可以用来校验流量计的校准，也可以为流量计的校准提供恒定流量。输送的体积可调节至8.5升。所需的流量可以设置为0.1到16升每秒。你可以选择吸气或呼气的气流方向。试验过程中采集的压力和流量数据在试验结束后显示在图上。

呼吸波形
可以使用提供的实用程序创建一个呼吸波形，然后用于创建一个模拟的呼吸流模式。振幅和呼吸率是可调的，所以您可以模拟不同的呼吸与相同的波形文件。呼吸波形可以运行一次或连续重复。



选项和配件
可以对流/卷模拟器进行自定义修改。联系Hans Rudolph, Inc.获取定制系统的信息。
基本部件编号113266不包括用于流/量模拟器操作的PC。需要一台带有USB端口的计算机和Windows 2000/XP操作系统。可以选择安装软件的计算机。
其他选项包括用于测量出口流量的非加热气垫。将压差转换为流量所需的压力传感器包括在基础系统中。一个加热的肺刀也提供了一个选择。如果使用的是加湿系统，建议使用加热式气垫船。如果加热的pneumotach选项被命令，加热器控制被添加到流量/音量模拟器。
加热空气选项可以添加到流量/容积模拟器来加热气缸中的空气。这可以用来提高空气温度来模拟实际呼出的空气温度。
可增加加湿系统对吸入空气加湿，以更好地模拟实际呼出的空气条件进行肺活量测试。如果您订购了加湿选项，您还必须订购加热空气选项。
