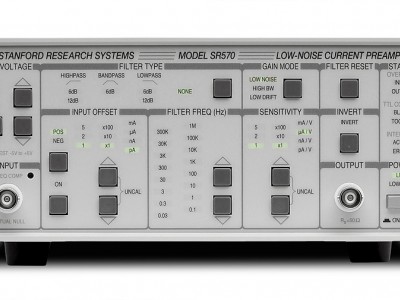

SR570低噪声电流放大器,SR570电流前置放大器,SR570是一款低噪声电流前置放大器,能够实现高达1 pA / V的电流增益。高增益和带宽,低噪声以及许多便利的功能使SR570成为各种光子,低温和其他测量的理想选择.
SR570的灵敏度设置为1 pA / V至1 mA / V,可以1-2-5顺序选择。还提供了游标增益调整,可让您在两者之间选择任何灵敏度。
可以将增益分配给放大器的各个阶段,以优化仪器性能。低噪声模式将增益置于放大器的前端,以获得最佳噪声性能。高带宽模式将增益分配给放大器的后级,以改善前端的频率响应。在低漂移模式下,输入放大器被非常低的输入电流运算放大器所取代,从而将仪器的DC漂移降低了多达1000倍。
SR570是一款低噪声电流前置放大器,能够实现高达1 pA / V的电流增益。高增益和带宽,低噪声以及许多便利的功能使SR570成为各种光子,低温和其他测量的理想选择。
5 fA /√Hz输入噪声
1 MHz最大带宽
1 pA / V最大增益
可调偏压
两个可配置的信号滤波器
可变输入失调电流
线路或电池操作
RS-232接口

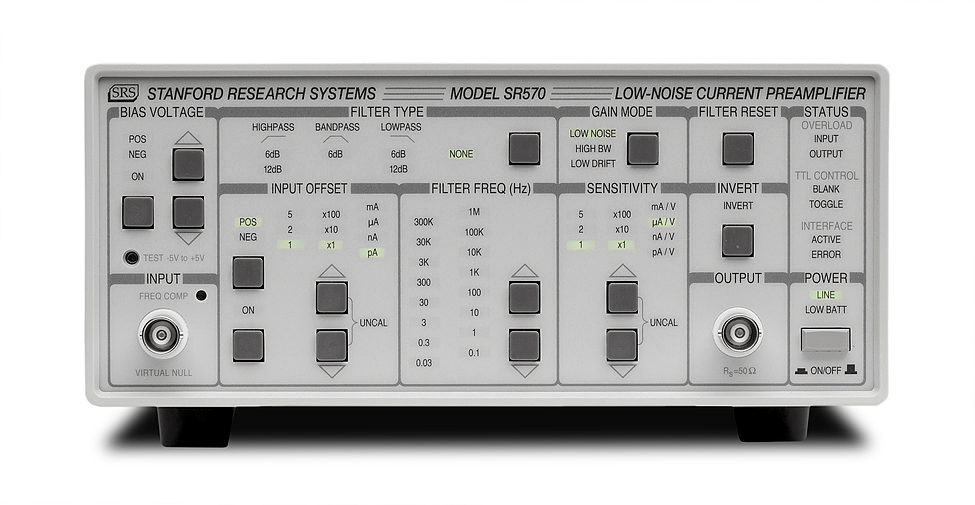

SR570包含两个一阶RC滤波器,可以从前面板配置其截止频率和类型。滤波器可以一起配置为6或12 dB / oct滚降低通或高通滤波器,也可以配置为6 dB / oct滚降带通滤波器。截止频率可按1-3-10的顺序在0.03 Hz至1 MHz范围内调节。当使用较长的滤波时间常数时,包含一个滤波复位按钮可缩短仪器的过载恢复时间。
输入失调和直流偏置
提供输入失调电流调节以抑制任何不希望的DC背景电流。失调电流可以在±1 pA至±1 mA范围内指定,增量约为0.1%。SR570还具有可调的输入DC偏置电压(±5 V),使您可以直接将电流吸收到虚拟零点(模拟地)或选定的DC偏置中。
切换和消隐

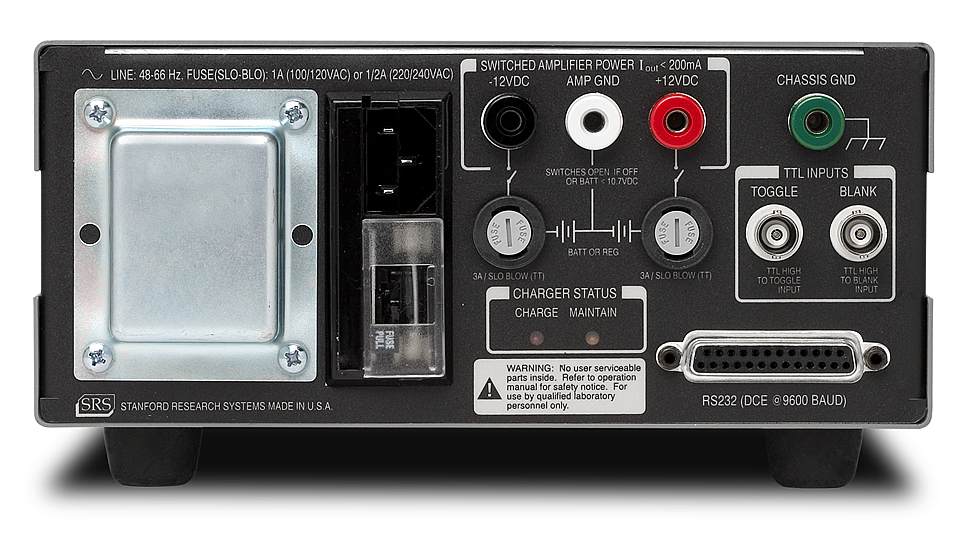

两个后面板,光电隔离的TTL输入提供对SR570的额外控制。消隐输入使您可以快速关闭/打开仪器的增益,这对于防止前端过载非常有用。触发输入响应TTL信号而反转增益的符号,使您可以对斩波信号执行同步检测。
电池操作
三个可充电铅酸电池可提供长达15小时的电池供电操作。当本机连接到线路时,内部电池充电器会自动为电池充电。充电器感应电池状态并相应地调整充电速率。两个后面板LED指示电池的充电状态。电池放电后,它们会自动与放大器电路断开连接,以避免损坏电池。
无数字噪音
运行SR570的微处理器处于“睡眠状态”,只是在短暂的时间间隔内需要更改仪器的设置。这样可确保没有数字噪声污染低电平模拟信号。
RS-232接口
RS-232接口允许以9600波特与SR570进行仅侦听通信。仪器的所有功能(开机除外)均可通过RS-232接口设置。RS-232接口电子器件与放大器电路光电隔离,以提供最大的抗扰性。
SR570技术参数 | |
输入项 | |
输入项 | 虚拟零点或用户设置的偏置电压(±5 V) |
输入偏移 | ±1 pA至±1 mA可调直流失调电流 |
最大输入 | ±5毫安 |
噪声 | 查看图表 |
灵敏度 | 以1-2-5的顺序从1 pA / V到1 mA / V(以0.5%的步幅调整游标) |
频率响应 | ±0.5 dB至1 MHz 可调节的前面板频率响应补偿,用于源电容。 |
接地线 | 放大器地完全浮空。后面板上提供放大器和机箱接地。输入地可浮动至±40V。 |
筛选器 | |
信号滤波器 | 2个可配置(低通或高通)6 dB / oct滚降滤波器。可在1-3-10序列中从0.03 Hz到1 MHz设置-3 dB点。 |
收益分配 | |
低噪声 | 增益分配给前端以获得最佳噪声性能。 |
高带宽 | 降低前端增益以获得最佳频率响应。 |
低漂移 | 低偏置电流放大器用于降低高灵敏度时的漂移。 |
过滤器重置 | 使用前面板按钮可以重置长时间常数过滤器。 |
输出量 | |
增益精度 | ±(0.5%的输出+ 10 mV)@ 25°C |
直流漂移 | 见下表 |
最大输出 | ±5 V进入高阻抗负载 |
一般 | |
外部消隐 | TTL输入将增益设置为零 |
外部拨动 | TTL输入反转增益极性 |
后面板偏压 | ±12 VDC @ 200 mA,参考放大器地 |
电脑介面 | RS-232,9600波特,仅接收 |
功率 | 100/120/220/240 VAC,充电6瓦,充电时30瓦。两次充电之间,内置电池可提供15个小时的运行时间。电池在连接到线路时已充电。 |
外型尺寸 | 8.3英寸×3.5英寸×13.0英寸(WHL) |
重量 | 15磅 (已安装电池) |
保证 | 一年的零件和人工因材料和工艺上的缺陷 |
