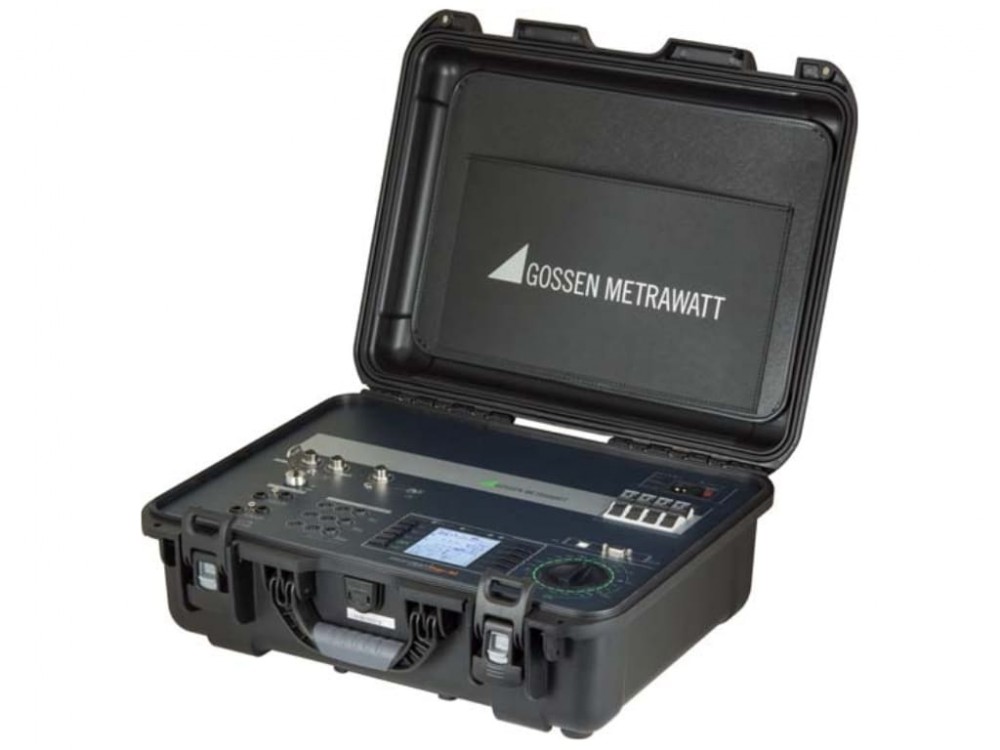

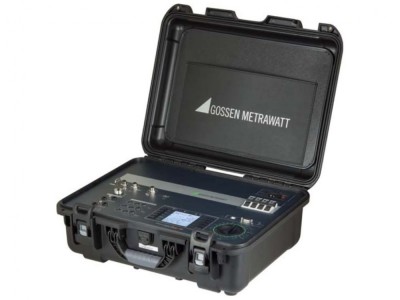

Gossen Metrawatt M506C功率测量仪

Gossen Metrawatt M506C功率测量仪与PROFITEST PRIME相同，适用于根据VDE 0660-600-1，HV AC的低压开关柜组合（最高2500 V / 500 VA，可逐步调节，钥匙开关，信号灯连接和紧急关闭开关）

AC / DC系统中的测量

使用高达690 V AC / 800 V DC的高测试电流测量内部系统电阻和故障回路电阻，而不会使A和B型RCD跳闸

具有200 mA，自动极性反转和25 A的保护性和等电位连接导体的低电阻测量

测试RCD类型A，AC，F，B，B +，EV，MI和G / R，SRCD和PRCD

将RCD测试与持续上升的斜坡，跳闸时间，

跳闸电流

上升斜坡时的绝缘测量高达1000 V

RCM和IMD的测试

泄漏和差动电流的测量

温度和湿度的测量

介电强度测试2.5 kV AC，500 VA

与PROFITEST PRIME AC

标准顺序，斜坡功能和脉冲控制模式

PROFITEST PRIME AC：每个检查员的工作安全概念

Gossen Metrawatt M506C功率测量仪应用

PROFITEST PRIME是第一款用于交流和直流系统中电气设备的多合一测试仪器，用于测试保护措施的有效性等等。

• 机械制造

• 开关柜制造

• 最高690 V的工业系统

• 风力涡轮机，最高690 V

• 电动汽车–充电基础设施，AC / DC系统

• 最高690 V的IT网络

• 绝缘监控器，最高电压为690 V

• 高压/绝缘测量高达100GΩ

具有可选语言
的功能显示LCD面板由一个背光点矩阵组成，菜单，设置选项，测量结果，表格，说明和错误消息以及原理图均出现在该点矩阵中。根据使用测试仪器的国家/地区，可以将显示设置为所需的语言。 通过旋转选择器开关直接选择

操作
设备功能。使用软键可以方便地选择子功能和参数设置。不可用的功能和参数会自动防止出现在显示屏上。

可以 显示所有基本功能和子功能的示意图，测量范围和帮助文本。

错误指示

• 仪器会自动检测仪器到系统的连接错误，这些错误在连接图标中显示。

• 电气系统内的错误（无电源或相电压，RCD跳闸）在4个LED上并通过显示屏上的弹出窗口指示。
