M60 PVDF压力传感器，Muller M60压力传感器详细介绍：
M60 PVDF压力传感器，Muller M60压力传感器 用于高频测量的压电传感器，压电PVDF压力传感器M系列是用于测量高频压力变化的先进技术，该变化在气体和液体中的上升时间仅为几纳秒。换能器基于压电pvdf。建议在冲击管实验中测量爆炸波，冲击波或其他动压力。压力计几乎没有振动。
所有传感器元件均由用于热保护的弹性树脂保护。
M60-3 PVDF 压力传感器
M60-3 PVDF 压力传感器应用
•气体实验
•理想地安装在减震管中（用于端壁，M100-1）
•带KIAG连接器
•不包括单独的电缆，条款800-200-1
•尺寸与奇石乐603B相同
•墙壁安装套件，条款-没有。100-290-1
•需要电荷放大器Müller MCPA 10或奇石乐
M60-3 PVDF 压力传感器技术参数：
上升时间： 60纳秒
感应直径： 3毫米
外径： 5.5毫米
灵敏度： 4 pC/bar
电缆： KIAG M4x0.35 Sep. 2 m电缆
M60-3L PVDF 压力传感器
M60-3L PVDF 压力传感器应用
•与M60-3相同的传感器，但也适用于液体和超声波，
•液体中的爆炸波
•使用直接防水电缆
•头部与M60-3相同
•在短脉冲的情况下，直接连接到具有1 MOhm输入的记录仪推荐
•如果更长的压力波或更长的电缆延伸，则需要电荷放大器MCPA 10
M60-3L PVDF压力传感器技术参数：
上升时间： 60纳秒
感应直径： 3毫米
外径： 5.5毫米
灵敏度： 4 pC/bar
电缆： 含税 2 m电缆，防水
M60-1L PVDF压力传感器
M60-1L PVDF压力传感器应用
•气体中的实验
•爆炸室的理想选择，可使其正面朝向冲击波
•热保护持续80至100 ms
•推荐使用电荷放大器MCPA 10
•壁挂式，第100-290-3条
•不包括电缆，第800-200条-1
M60-1L PVDF压力传感器技术参数：
上升时间： 40纳秒
感应直径： 1毫米
外径： 2.5毫米
灵敏度： 0.4 pC/bar
电缆： 含税 2 m电缆
M60-1L-M3 PVDF压力传感器
M60-1L-M3 PVDF压力传感器应用
•在气体或液体中进行实验
•使用直接防水电缆
•具有M3螺纹，可轻松直接安装在墙壁中
•橡胶O型圈提供紧密连接
•应用类似于M60-3L
M60-1L-M3 PVDF压力传感器技术参数：
上升时间： 40纳秒
感应直径： 1毫米
外径： M3
灵敏度： 0.4 pC/bar
电缆： 含税 2 m电缆
M60 PVDF压力传感器，Muller M60压力传感器通用技术参数：
| 范围： | -20至400 bar（-2至40 MPa） |
| 上升时间： | 40-100 ns |
| 带宽： | 高达15 MHz） |
| 灵敏度： | M60-3：约5.0 pC/bar |
| 带宽： | 高达15 MHz） |
| 灵敏度： | M60-3：约5.0 pC /巴和M60-1L：约0.4 pC /巴 |
| 校准 ： | 稳态冲击管校准高达10 bar。 |
| 灵敏度直径： | M60-3：3.0毫米 |
| 校准 ： | 稳态冲击管校准高达10 bar。 |
| 灵敏度直径： | M60-3：3.0毫米＆M60-1 / M100-1：1.0毫米 |
| 极性： | 负 |
| 容量： | 约30 pF |
| 阻抗： | >10¹°欧姆 |
| 敏感元素： | 压电PVDF |
| 温度范围： | -20至+ 65°C，稍高 |
| 住房： | 不锈钢，敏感元件覆盖有弹性树脂 |
| 尺寸： | |
| M60-3 / M100-1： | 6.3毫米x 12毫米 |
| M60-3L： | 6.3 X 28毫米 |
| M60-1L-M3： | M3 x 27毫米 |
| M60-3： | 1.4克 |
| 接头： | |
| M60-3 / M100-1： | KIAG M4 x 0.35位置，电缆文章＃800-200-1 |
| M60-3L，M60-1L类型： | 带有2m防水电缆和BNC pos。 |
订货信息：
Article-No.: 100-200-1 Pressure Transducer M60-3 incl. separate 2 m cable
Article-No.: 100-200-2 Pressure Transducer M60-3C with water cooling system
Article-No.: 100-200-3 Pressure Transducer M60-3L with 2 m water tight cable
Article-No.: 100-201-1 Pressure Transducer M60-1L with 2 m cable and BNC pos.
Article-No.: 100-201-2 Pressure Transducer M60-1L-M3 with M3 thread, 2 m cable, BNC
Article-No.: 100-299-1 Surcharge for a stainless steel closed housing for M60-3 types
Article-No.: 100-290-1 Wall Mounting Set for M60-3 and M60-3L
Article-No.: 100-290-2 Wall Mounting Set for the water-cooled M60-3C
Article-No.: 100-290-3 Adapter for M60-3 Wall Mounting Set for M60-1L w/o thread
Article-No.: 800-200-1 KIAG M 4 connection cable, 2 m for M60-3

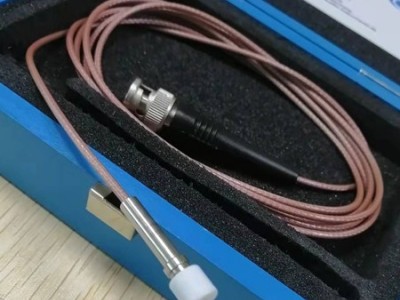

M60 PVDF压力传感器，Muller M60压力传感器实物图：
